UXM-30LN-PW02

UXM-30LN-PW02

測域センサエリア設定タイプ

立体駐車場入出庫バース内の居残り検知用センサ

製品概要

特徴

● 立体駐車場入出庫バース内の居残りを検知するためのセンサです。
● 各車輌の形状にあわせて、車輌ぎりぎりまでエリアを設定可能です。
● 簡単なエリア設定により、車輌にぴったりとくっついた人も検出できます。

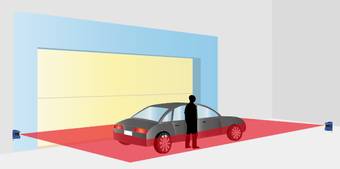

入庫時の居残り検知

車が入庫した後、オートティーチング※(周辺形状を取得してワークエリアを自動的に作成する機能)によって車の形状に合わせて ワークエリアを作成し、設定したワークエリア内の居残りを検出します。

出庫時の居残り検知

出庫時の居残り検知
車を出庫した後、扉を閉じる前に事前に作成しておいたワークエリア内の居残りを検出します。

ベースエリア
入力によりエリアを作成する際の最大距離と角度の範囲。事前に設定しておく

ワークエリア
入力信号により自動で作成されるエリア。このエリアで検出判定を行う

★ 運用前に監視したい領域を含むベースエリアを大まかに設定しておきます。車が入庫した後、外部入力により車の入庫状態に合わせたワークエリアをオートティーチングで設定します。ワークエリアは、ベースエリア以上の範囲は作成されませんので、不要な背景の影響を受けることがありません。また、入庫時と出庫時のベースエリアは個別に設定可能です。
★ センサを2 台設置することでエリア内の死角を無くすことができます。

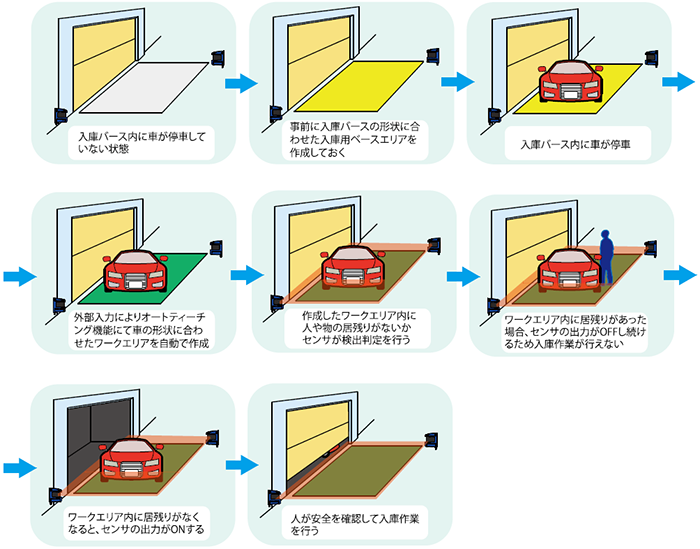

入庫作業

入庫作業

出庫作業

出庫作業

形式一覧

■ 本体
型式 品コード 検出範囲
UXM-30LN-PW02 UUXM014 検出距離:0.1~30m
角度:190°


■ エリア設定用USBケーブル (別売り)
品名 品コード 備考
エリア設定用
PC接続ケーブル
UZ00023 エリア設定時に必要となるケーブルです。
※本体には付属しておりませんのでお持ちで無い場合は本体と一緒にご購入お願いいたします。

製品仕様

種類 検出エリア設定タイプ
形式 UXM-30LN-PW02
品コード UUXM014
電源電圧 DC10~30V
消費電流 定常時:DC10/12V時 600mA以下、DC24V時 250mA以下
起動時:DC10V 2A以下、DC12V 1.5A以下、DC24V 0.75A以下
光源 半導体レーザ λ=905nm(レーザ安全クラス1)
測距原理 Time Of Flight(パルス式)
測距範囲 検出保証値:0.1~30m※1(黒10%反射物 500mm)
最大検出距離:60m(エリア設定最大値) 角度:190°
検出物体 5m:65mm、10m:130mm、30m:400mm(いずれも距離における最小の検出物)
測距精度 周囲照度 3000lx以下:±50mm*3
(反射率10%黒紙 10mまで、反射率90%白ケント紙 30mまで)※2
周囲照度 100000lx以下:±100mm*3
(反射率10%黒紙 10mまで、反射率90%白ケント紙 30mまで)※2
角度分解能 ステップ角:0.25°(360°/1,440分割)
検出エリア 検出エリア作成入力を受け付けると、設定した最大値エリア内の環境に合わせて環境の距離を取得し、自動で検出エリアを作成します。
走査時間 50ms/scan(モーター回転数1200rpm)
インタフェース USB2.0(Full Speed、12Mbps、エリア、パラメータ設定用)
OUTPUT 4点:故障出力、判定出力、Ready出力、近距離エラー出力
入力 INPUT3点:検出エリア作成入力、入出庫切り替え入力、発光停止入力
出力応答時間 100ms以下(スキャン速度50ms/1回転)
起動時間 電源投入から30秒以内で動作(但し、起動状態によって超える場合があります)
表示灯 電源表示灯(緑)、動作/故障表示(橙):起動時消灯
動作時一点灯(検出時)消灯(非検出時)、故障時一連続点滅、発光停止時-約2秒消灯後2回点滅
接続 電源・入出力:ケーブル引出し式2、USB:コネクタ(Binder 09-0431-87-04)
使用周囲温度・湿度 -10~+50℃(保存時-25~+75℃)、85%RH以下。但し結露・氷結しないこと
耐振動 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間
耐衝撃 196m/s2 X、Y、Z各方向 各10回
絶縁抵抗 10MΩ
保護構造 IP67(IEC規格)
ケース材質 ケース前面部:ポリカーボネート、ケース背面部:アルミ
質量 約1100g(ケーブル含む)
※1.太陽光など強い光を受けた場合には検出距離や測距精度が落ちる場合があります。
※2.環境の影響は実機での確認をお願いします。
出力回路に自己保持機能付き接点出力を接続する際は、起動時に意図しない出力状態を保持しないように十分な検証を行って下さい。

外形図

UXM-30LN-PW02

UXM-30LN-PW02
