UAM-05LP-T301/T301C

UAM-05LP-T301/T301C CEマークULマーク

測域センサエリア設定タイプ

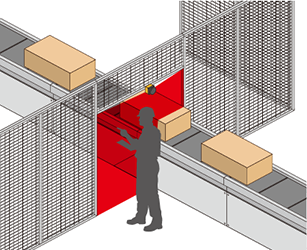

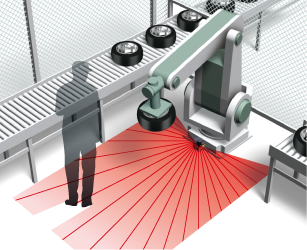

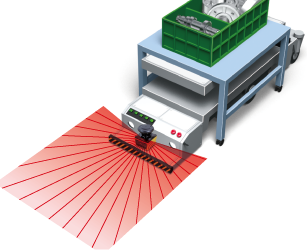

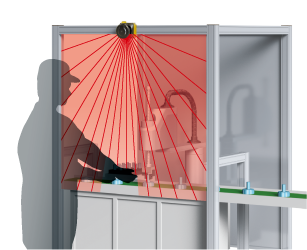

防護領域5m、270°の範囲を自由なエリア設定で検出するセーフティレーザスキャナ。小型、高機能と使いやすさの両方を兼ね備え、AGV(無人搬送台車)、ロボット、機械などへの安全対策で工場や物流の効率化、稼働率の向上が可能。防護柵、ライトカーテンやマットスイッチの置換えに。安全規格認証機器。

製品概要

広範囲な防護エリアで安全性を実現

広範囲な防護エリアで安全性を実現
レーザ光を2次元で水平スキャニングを行います。
防護エリア5m、警告領域20mの検出エリアは国内最高スペック

製品紹介動画

自由なエリアを簡単設定

自由なエリアを簡単設定
PCに接続することで検出したいエリアを自由に作成することが可能
直感的な操作の専用アプリケーションソフトでエリア設定や各種設定を簡単に出来ます。
検出物体をモニタリングしながら作成が可能です。

マスタ/スレーブで4台を1台で制御

マスタ/スレーブで4台を1台で制御
AGVなど4方向にセンサを使用する場合、4台のセンサを相互接続して1台をマスタ、
残りをスレーブに設定することでマスタ入出力だけで制御が可能。
センサ単独でのマスタ/スレーブ切り替えはセーフティレーザスキャナとしては業界初。

エンコーダ入力でAGVの速度でエリアパターンを切り替え

エンコーダ入力でAGVの速度でエリアパターンを切り替え
AGVの車輪に取り付けたインクリメンタルエンコーダの信号をセンサに入力することで、
速度によるエリア切り替えが可能。

デュアルプロテクションで1台で2箇所の安全を確保

デュアルプロテクションで1台で2箇所の安全を確保
1台のセンサで2台の装置を独立に防護することが可能。
防護領域1に物体を検出した場合はOSSD1/2をOFF。
防護領域2に物体を検出した場合はOSSD3/4をOFF

周囲の環境データを出力、AGVの自動運転に応用可能

周囲の環境データを出力、AGVの自動運転に応用可能
Ethernetケーブルからセンサで測定した270°分の距離データと入出力状態を出力。
AGV(無人搬送台車)に使用時に周囲の環境を認識して自律走行(ガイドレス走行)に応用できます。
※プログラムが必要となります。

SDカードへの設定保存機能

SDカードへの設定保存機能

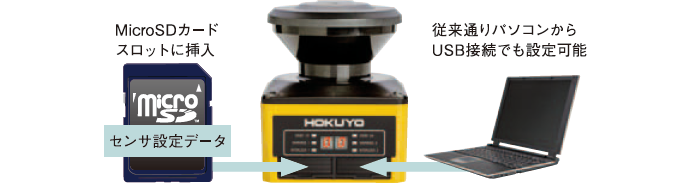

パソコンを接続しなくても、センサのMicroSDカードスロットに
設定データを入れたMicroSDカードを差し込むことで設定可能です。
業界初機能です。

多彩な便利な機能を搭載

自動でエリア設定可能なティーチング機能
用途や環境にあわせてエリアパターンを32パターン切り替え機能
外部出力機器の監視EDM機能
意図しない再起動を防止するインターロック機能
設置位置ずれを監視するリファレンス機能
光学窓の汚れ警報機能
他機器への干渉影響を軽減させるスキャン間引き機能
検出状態を記録できるログ機能
多彩な機能で使いやすさを実現しています。

検証動画

形式一覧

■本体
型式 品コード 接続ケーブル
UAM-05LP-T301 UUAM005 フライングケーブル 3m
UAM-05LP-T301C UUAM006 防水コネクタ/0.3m
※オプション品よりコネクタケーブルが必要です。


■コネクタケーブル (UAM-05LP-T301C用)(別売)
型式 品コード 仕様 備考
UAM-5C02C UZ00081 ケーブル長 2m UAM1台に1本必要となります。
※T301C のみ
UAM-5C05C UZ00082 ケーブル長 5m
UAM-5C10C UZ00083 ケーブル長 10m
UAM-5C20C UZ00084 ケーブル長 20m


■USBケーブル (別売)
型式 品コード 仕様 備考
UAM-MUSB UZ00065 ケーブル長1m UAMの設定時に使用します。


■Ethernetケーブル(別売)
型式 品コード 仕様 備考
UAM-ENET UZ00062 ケーブル長3m 距離測定データの出力に使用します。


■取付金具(別売)
型式 品コード 仕様 備考
UAM-BK03 UZ00059 底面取付金具 UAMの垂直方向の取付け角度を変更できます。
UAM-BK04 UZ00060 背面取付金具 UAMの垂直・水平方向の取付け角度を変更できます。
UAM-BK05 UZ00061 カバー金具 底面又は背面取付金具と組み合わせて光学窓を保護します。
UAM-BK06 UZ00103 保護カバー 底面又は背面取付金具と組み合わせて全面を保護します。


■光学窓(別売)
型式 品コード 仕様 備考
UAM-W002 UZ00064 交換用光学窓 光学窓に傷がついたり、破損した場合の交換用部品です。


■設定ソフト (付属品)
型式 品コード 仕様 備考
UAM-CD03 UZ00063 CD-ROM UAMの機能設定・領域設定を行うためのアプリケーションソフトです。

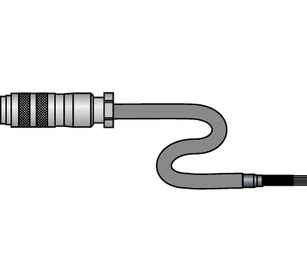

コネクタケーブル

コネクタケーブル
※UAM-05LP-T301C用

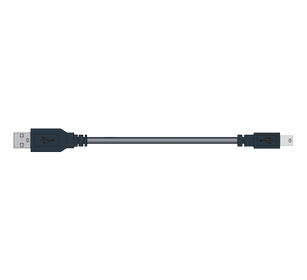

USBケーブル

USBケーブル

Ethernetケーブル

Ethernetケーブル

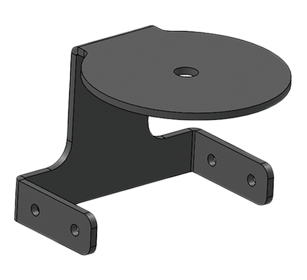

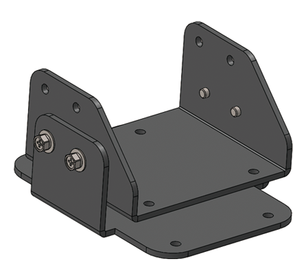

底面取付金具

底面取付金具

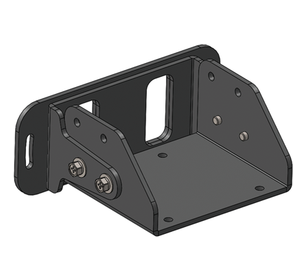

背面取付金具

背面取付金具

カバー金具

カバー金具

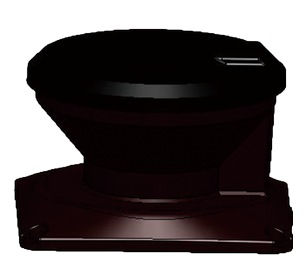

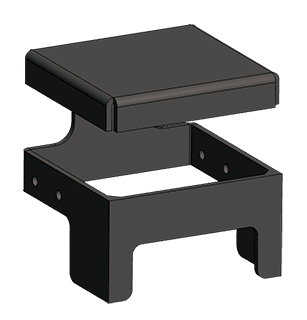

保護カバー

保護カバー

交換用光学窓

交換用光学窓

CD-ROM (付属品)

CD-ROM (付属品)

製品仕様

項目 仕様
形式 UAM-05LP-T301 UAM-05LP-T301C
検出特性 防護領域 最大5.0m
警告領域 最大20m(非安全)※1
追加安全距離※2 +100mm
検出特性 黒色シート(反射率1.8%)~回帰反射シート
検出角度 270°
最小検出幅 30mm (最長距離:1.8m)
40mm (最長距離:2.5m)
50mm (最長距離:3.0m)
70mm/150mm (最長距離:5.0m)
スキャン周期 30ms (回転数 2,000rpm)
スキャンエリア 最大 32種類
応答時間 OFF:60~510ms
ON :270~510ms
光源 素子 パルスレーザダイオード
波長 905nm
レーザ保護クラス レーザクラス1
タイプ タイプ3(IEC61496-1、IEC61496-3)
機能安全 SIL 2 (Type B、HFT=1)(IEC61508)
PFHd 7.8×10-8 (T1=20 year): マスタースレーブ機能無効の場合
1.6×10-7 (T1=20 year): マスタースレーブ機能有効の場合
筐体 寸法 80mm(W)×80mm(D)×95mm(H)(ケーブル除く)
質量 0.8Kg
保護構造 IP65
ケース材質 本体:アルミダイキャスト光学窓:ポリカーボネイト
接続ケーブル フライングケーブル 3m 防水コネクタ 0.3m
電源電圧 DC24V ±10%:コンバータ電源使用時
DC24V -30%/+20%:バッテリー使用時
消費電力 出力負荷なし 6W
最大(出力負荷あり) 50W
出力 OSSD1/2(安全) 出力タイプ(High side SW)
出力電流(最大:500mA)※3
漏れ電流(最大:1mA)
ケーブル線(AWG 26)
許容負荷(L/R=25ms C=1μF)
OSSD3/4(安全)/
WARNING1/2(非安全)
出力タイプ(High side SW)
出力電流(最大:250mA)※3
漏れ電流(最大:1mA)
ケーブル線(AWG 28)
許容負荷(L/R=25ms C=1μF)
RES_REQ1/RES_REQ2/
MUT_OUT1/MUT_OUT2
出力タイプ(PNPトランジスタ出力)
出力電流(最大:200mA)
漏れ電流(最大:1mA)
ケーブル線(AWG 28)
入力 エリア切り替え入力
(5入力×2チャンネル)
EDM1/EDM2/MUTING1/MUTING2
/MUTING3/MUTING4/
OVERRIDE1/OVERRIDE2/
RESET1/RESET2/ENC1_A/
ENC1_B/ENC2_A/ENC2_B
入力抵抗  4.7kΩケーブル線(AWG 28)
インタフェース 構成 USB2.0(USB micro-Bタイプコネクタ)
RS-485 (ケーブル)
Ethernet 100BASE-TX(防水コネクタ)
耐環境性 使用周囲温度 −10~+50℃(氷結しないこと)
保存温度 −25 ~+70℃(氷結しないこと)
使用周囲湿度 95% RH(結露しないこと)
保存湿度 95% RH(結露しないこと)
使用周囲照度※4 1500 lx以下
耐振動 周波数:10~55 Hz
掃引:1オクターブ/分振幅:0.35mm ±0.05mm
耐衝撃 加速度:98m/s2(10G) 、パルス持続時間:16ms
屋外 不可
標高 2000m以下

※1. 検出物の反射率が90%以上の場合の距離になります。
※2. 検出物の背景が高反射率部材の場合は、更に200mmの追加距離が必要となります。
※3. OSSD出力、WARNING出力の合計電流は1.0A以下としてください。
※4. ただし、センサ検出面と光源との角度は5°以上離してください。

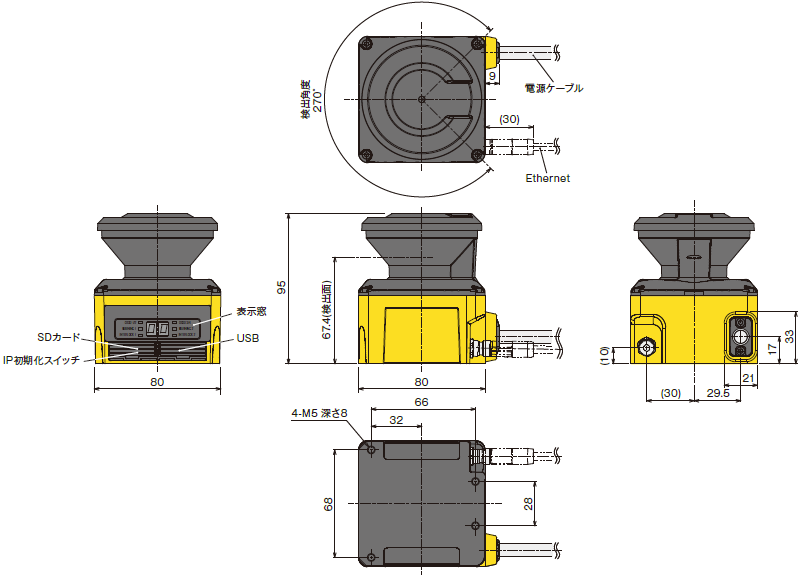

外形図

UAM-05LP-T301

UAM-05LP-T301

UAM-05LP-T301C

UAM-05LP-T301C

背面取付金具取付状態(カバー金具有り)

背面取付金具取付状態(カバー金具有り)
※背面取付金具UAM-BK04とカバー金具UAM-BK05の組み合わせ時の寸法です。

底面取付金具取付状態(カバー金具有り)

底面取付金具取付状態(カバー金具有り)
※底面取付金具UAM-BK03とカバー金具UAM-BK05の組み合わせ時の寸法です。

背面取付金具取付状態(保護カバー金具有り)

背面取付金具取付状態(保護カバー金具有り)
※背面取付金具UAM-BK04と保護カバー金具UAM-BK06の組み合わせ時の寸法です。

底面取付金具取付状態(保護カバー金具有り)

底面取付金具取付状態(保護カバー金具有り)
※底面取付金具UAM-BK03と保護カバー金具UAM-BK06の組み合わせ時の寸法です。

入出力回路

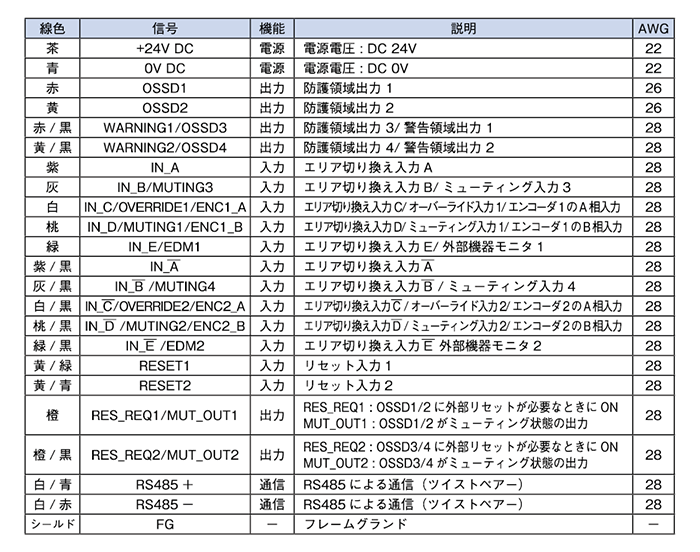

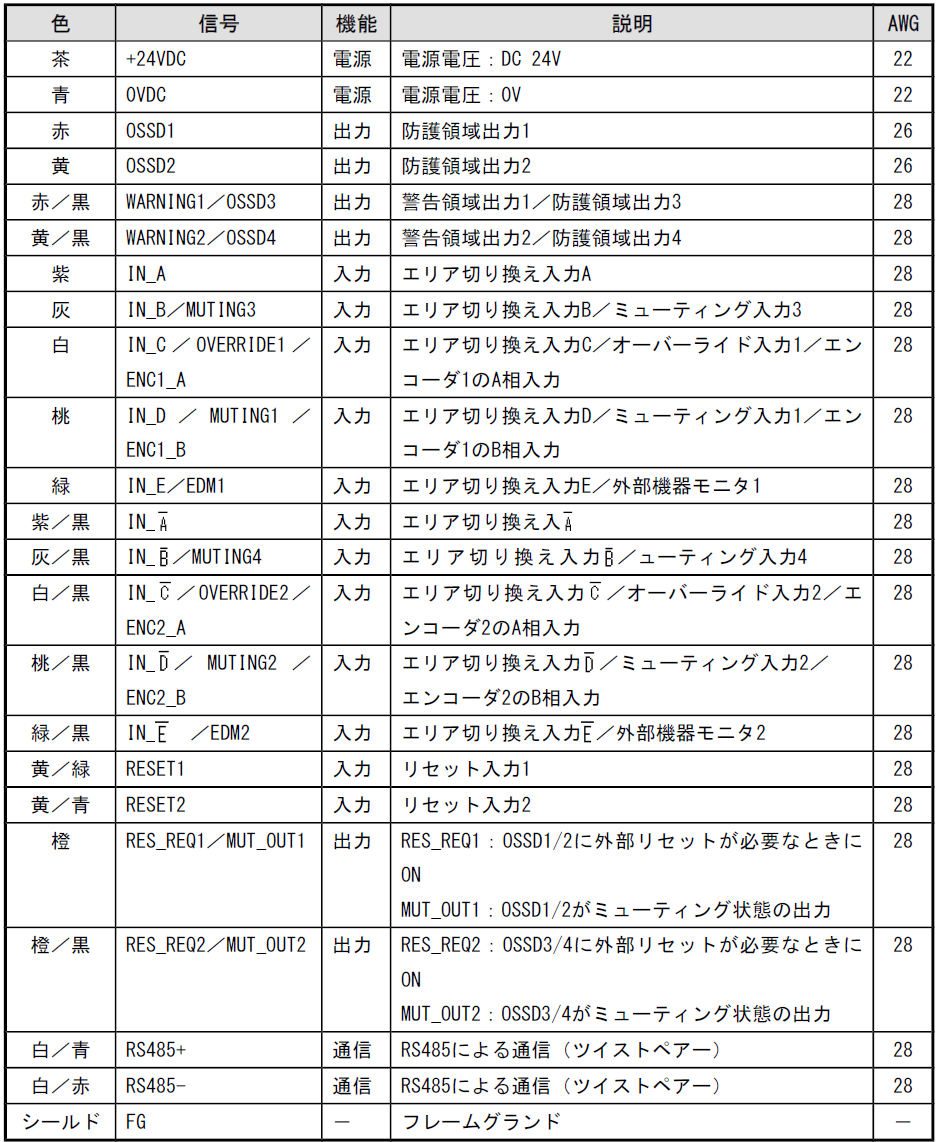

リード線色および機能

リード線色および機能
ケーブル仕上外径約φ8.2mm

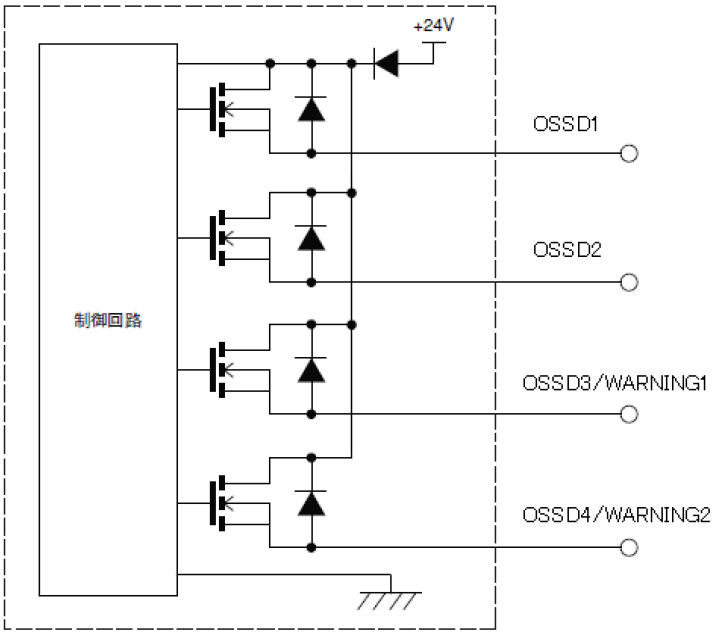

OSSD/WARNING出力

OSSD/WARNING出力
OSSD/WARNING出力はソース出力型です。

その他の出力回路

その他の出力回路

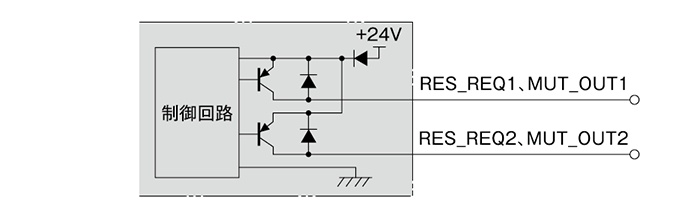

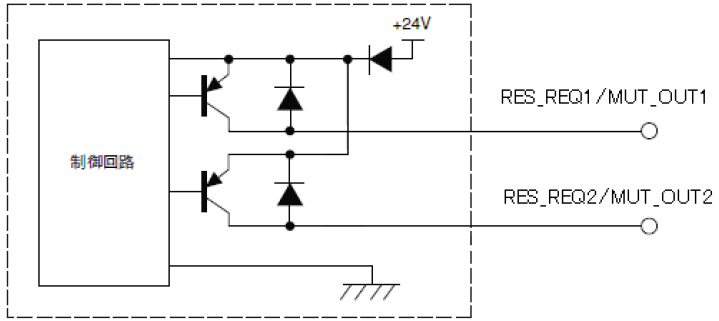

RES_REQ1 , RES_REQ2 , MUT_OUT1 , MUT_OUT2用の出力回路です。

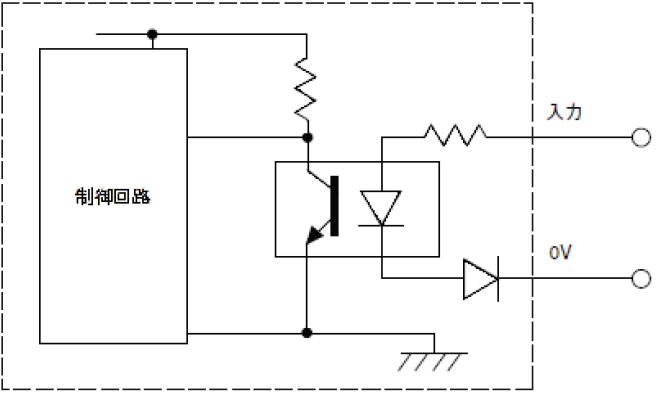

入力回路

入力回路
エリア入力 , EDM1 , EDM2 , RESET1 , RESET2 , MUTING1 , MUTING2 , MUTING3 , MUTING4 , OVERRIDE1 , OVERRIDE2に対応しています。

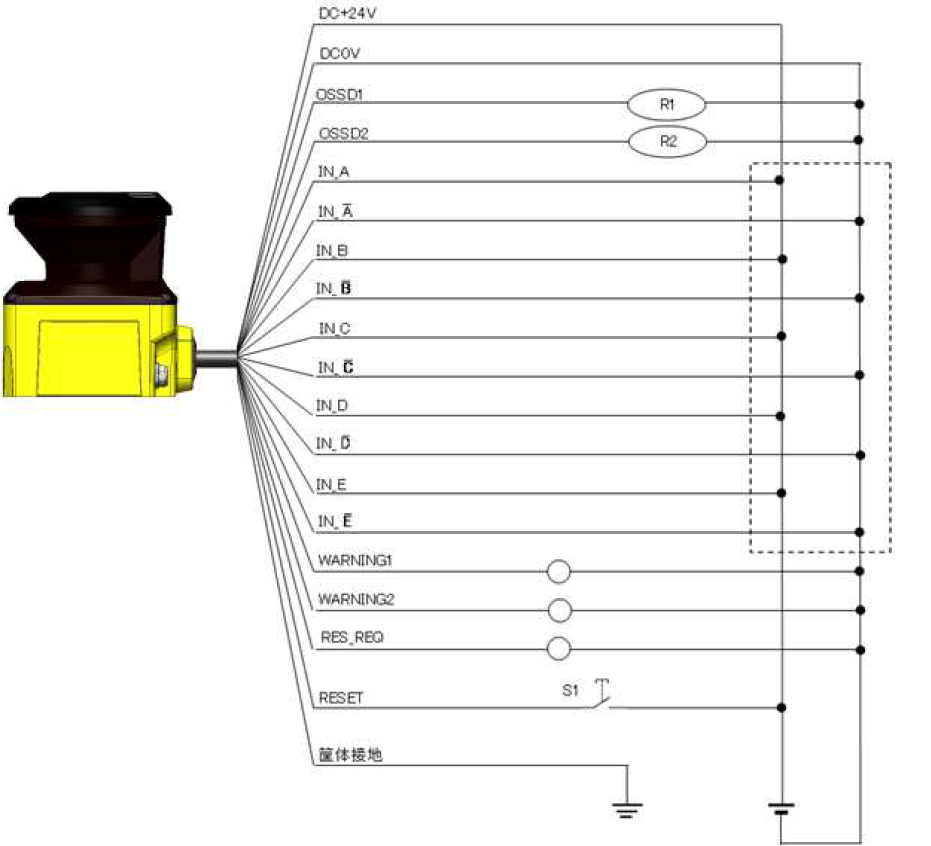

配線例(32スキャンエリア使用)

配線例(32スキャンエリア使用)

配線例(ミューティング、オーバーライド、EDM使用時)

配線例(ミューティング、オーバーライド、EDM使用時)

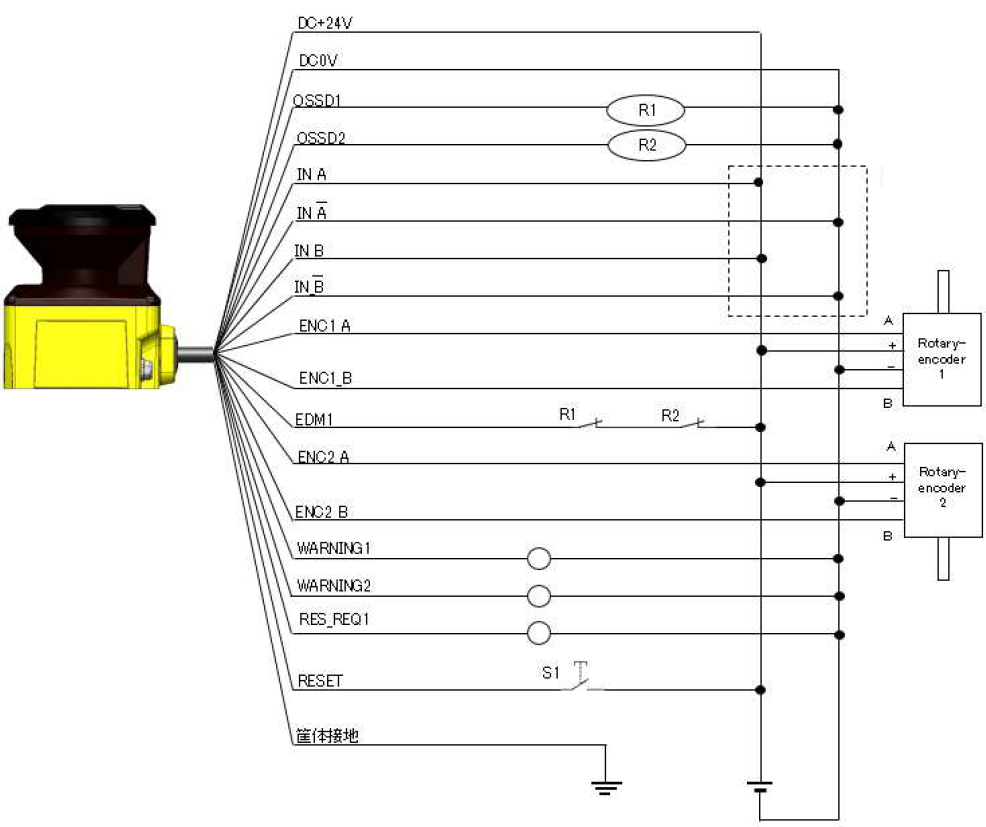

配線例(エンコーダ入力、EDM使用時)

配線例(エンコーダ入力、EDM使用時)

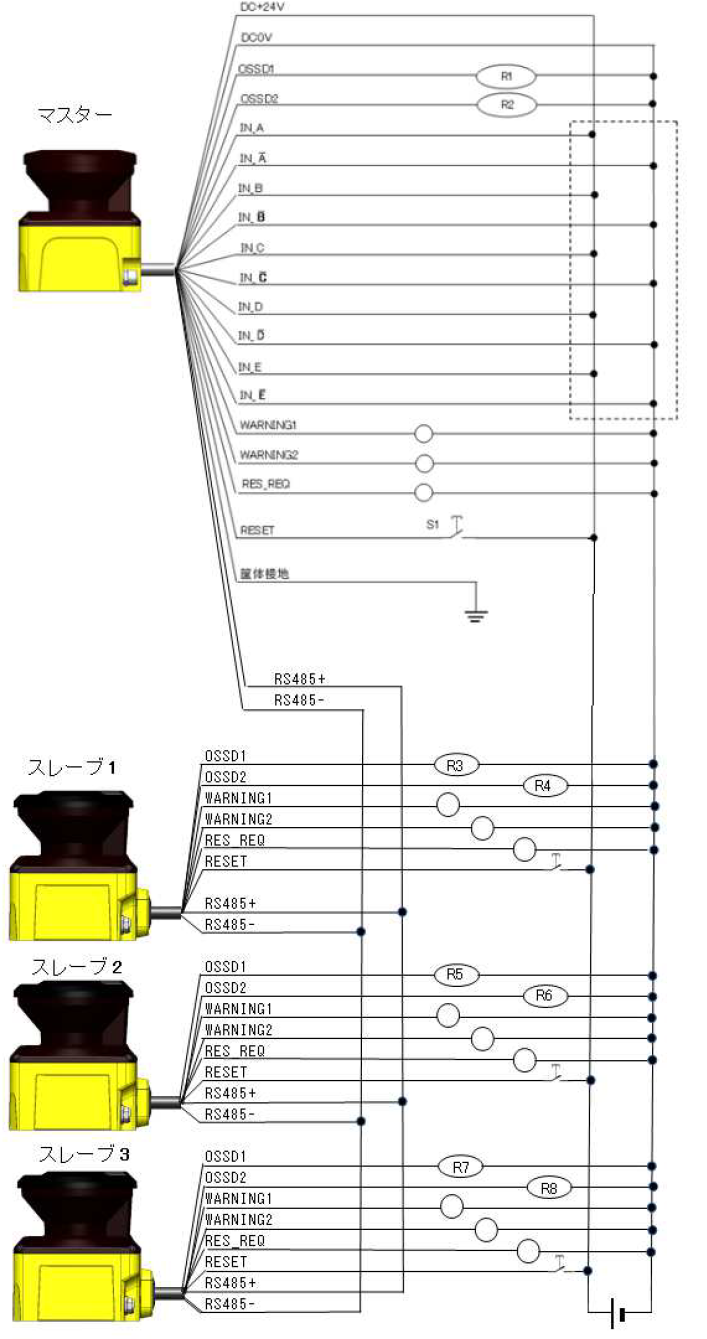

配線例(マスタースレーブモード使用、スレーブのOSSD使用時)

配線例(マスタースレーブモード使用、スレーブのOSSD使用時)
