UAM-02LP-T302

測域センサエリア設定タイプ
こちらの製品は生産・販売を終了しています。
セーフティレーザスキャナ 小型・軽量で使いやすい 使いやすさにこだわったコンパクトボディで低床タイプのAGVはもちろん、高所への取付けなど、設置用途が広がります。 適合規格 IEC61496-1/3 : Type3 IEC61508 : SIL2 ISO13849-1 : PL d Category3
製品概要
適合規格
IEC61496-1/3 Type3
IEC61508 SIL 2
ISO13849-1 PL d Category3
UL508
UL1998
UL61496-1 Type3
CSA C22.2 No.14
IEC61508 SIL 2
ISO13849-1 PL d Category3
UL508
UL1998
UL61496-1 Type3
CSA C22.2 No.14
小型•軽量で使いやすい
使い易さにこだわったコンパクトボディ。

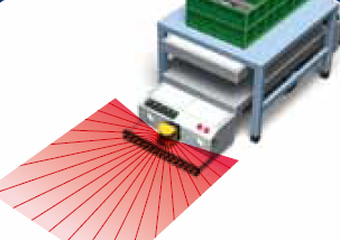

低床タイプのAGV はもちろん、高所への取付けなど設置の用途が広がります。
サイズ 高さ97.0× 幅90.0× 奥行99.8 mm
重量 1.0 kg
低床タイプのAGV はもちろん、高所への取付けなど設置の用途が広がります。
サイズ 高さ97.0× 幅90.0× 奥行99.8 mm
重量 1.0 kg
広範囲領域の防護を実現

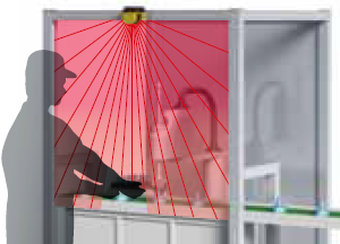

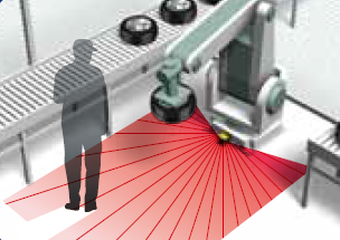

レーザ光を2 次元で水平スキャンすることにより、アプリケーションに応じて防護領域は2m、警告領域は最大10m の範囲で自在に設定できます。
16パターン登録可能

AGV 搭載に最適な防護領域と警告領域2 点(非安全)を16 パターン登録できるため、軌道周辺状況や転回など走行に合わせて、設定パターンの切替えができます。
ビギナーモードを搭載、防護領域と警告領域の柔軟な設定が簡単

シンプルな表示で見やすい設定画面に加え、初めての方も簡単に設定できるビギナーモードを搭載。
リアルタイムな検出状態を確認しながら領域設定ができます。
また目的に応じて3 種類の描画方法が選択でき、オフラインでも簡単に設定が可能です。
また目的に応じて3 種類の描画方法が選択でき、オフラインでも簡単に設定が可能です。
背景に合わせて複雑な領域設定も可能

さらにオート設定を使えば、より簡単に領域設定が可能になります。
動作状態が一目瞭然

セーフティレーザスキャナ前面の7 セグメント表示により、選択中のエリアナンバーとエラーナンバーが表示されるため、状態監視が容易にできます。
複雑な無効化領域を簡単に設定 ミューティング機能

ワークの搬出口や複雑な間口などもミューティング入力により、防護領域の一部を無効化できるため、ライトカーテンではできない領域設定が可能です。
基準点からの位置変化を検出 リファレンス機能

防護領域内にドアなどの位置が変化する部分が含まれている場合、ドアを閉めた状態の位置を設定しておくことで、ドアの位置変化により、OSSD がOFF になります。
製品仕様
形式 | UAM-02LP-T302 | |
検出特性 | 防護領域 | 最大2.0m |
警告領域 | 最大10m(非安全) | |
追 安全距離※1 | +100mm | |
検出性能 | 黒色反射シート(1.8%)~回帰反射シート | |
速度:最大1.6m/s | ||
検出角度 | 190° | |
最小検出幅 | φ30mm(最長距離:1.0m) | |
φ50mm(最長距離:1.5m) | ||
φ70mm(最長距離:2.0m) | ||
スキャン周期 | 30ms(回転速度 2,000rpm) | |
エリア | 16種類 | |
応答時間 | OFF:60~510ms | |
ON:270~510ms | ||
光源 | 素子 | パルスレーザダイオード |
波長 | 905nm | |
レーザ保護クラス | レーザクラス1 | |
タイプ | タイプ3(IEC61496-1、IEC61496-3) | |
機能安全 | SIL 2(IEC61508) | |
PFHd | 7.5×10-8 | |
筐体 | 寸法 | 90.0mm(W)、99.8mm(D)、97.0mm(H) |
質量 | 約1.0kg | |
保護構造 | IP65 | |
ケース材質 | 本体:アルミダイキャスト/光学窓:ポリカーボネート | |
接続ケーブル | ケーブル引出し方式と防水コネクタ/ケーブル300mm/M16-19p | |
電源電圧 | DC24V ±10%:コンバータ電源使用時 | |
DC24V -30%/+20%:バッテリー使用時 | ||
ケーブル長 | ケーブル長20m以下 AWG 22,26,28 | |
消費電力 | 通常(出力 荷なし) | 11W |
最大(出力 荷なし) | 19W | |
最大(出力 荷あり) | 58W | |
出力 | OSSD1/2(安全) | 出力タイプ(High side SW) |
出力電流(最大:500mA) | ||
漏れ電流(最大:1mA) | ||
ケーブル線(ケーブル長:20m AWG 26) | ||
許容 荷(L/R=25ms C=1μF) | ||
WARNING1(非安全) | 出力タイプ(PNPトランジスタ出力) | |
出力電流(最大:100mA) | ||
漏れ電流(最大:1mA) | ||
ケーブル線(ケーブル長:20m AWG 28) | ||
WARNING2/ERR/MUT_OUT(非安全) | 出力タイプ(PNPトランジスタ出力) | |
出力電流(最大:100mA) | ||
漏れ電流(最大:1mA) | ||
ケーブル線(ケーブル長:20m AWG 28) | ||
READY/RES_REQ(非安全) | 出力タイプ(PNPトランジスタ出力) | |
出力電流(最大:100mA) | ||
漏れ電流(最大:1mA) | ||
ケーブル線(ケーブル長:20m AWG 28) | ||
入力 | 入力数 | 16パターンのエリア切り換え(4入力×2チャンネル) |
EDM/RESET/MUTING1/MUTING2/OVERRIDE(1入力×1チャンネル) | ||
入力抵抗 | 4.7KΩ | |
ケーブル | ケーブル長20m AWG 28 | |
インタフェース | 構成 | USB2.0(USB mini Bタイプコネクタ) |
耐環境性 | 使用周囲温度 | -10~+55℃ |
保存温度 | -25~+70℃ | |
使用周囲湿度 | 95% RH | |
保存湿度 | 結露、氷結しないこと | |
使用周囲照度※2 | 3000lx以下 | |
耐振動 | 周波数:10~55Hz 掃引:1オクターブ/分 | |
振幅:0.35mm ±0.05mm | ||
耐衝撃 | 速度:98m/s2(10G) パルス持続時間:16ms |
※2.ただし、センサ検出面と光源の角度は5°以上離してください。
外形図
UAM-02LP-T302

L字型取付金具取付状態

垂直取付金具取付状態

入出力回路
ピン配列

配線例

R1, R2: 外部装置(安全リレー、電磁接触器など)
S1: インターロックリセットスイッチ
※1: エリア切り換えの詳細については、ユーザーズマニュアルをご参照ください。
S1: インターロックリセットスイッチ
※1: エリア切り換えの詳細については、ユーザーズマニュアルをご参照ください。
OSSD出力回路

OSSD出力はソース出力型です。
その他の出力回路

WARNING1、WARNING2、READY出力はPNP型です。
入力回路

エリア入力、EDM、RESET、MUTING1、MUTING2、OVERRIDEに対応しています。
オプション
●コネクタケーブル
●USBケーブル
●取付金具ケーブル
●設定ソフト(付属品)
種類 | 形式 | 品コード | 用途 |
ケーブル長2m | UAM-C002 | UZ00036 | UAM1台に1本必ず必要となります。 |
ケーブル長5m | UAM-C005 | UZ00034 | |
ケーブル長10m | UAM-C010 | UZ00032 | |
ケーブル長20m | UAM-C020 | UZ00035 |
種類 | 形式 | 品コード | 用途 |
ケーブル長5m | UAM-USB5 | UZ00038 | UAMとPCを接続するUSBケーブルです。UAM機能設定・領域設定時に必要になります。 |
種類 | 形式 | 品コード | 用途 |
L字型 | UAM-BK01 | UZ00029 | UAMの水平方向の取付角度を変更できます。 |
垂直型 | UAM-BK02 | UZ00030 | UAMの垂直・水平方向の取付角度を変更できます。 |
種類 | 形式 | 品コード | 用途 |
CD-ROM | UAM-CD02 | UZ00046 | UAMの機能設定・領域設定を行なうためのアプリケーションソフトウェアです |
コネクタケーブル

USB ケーブル

取付金具ケーブル L 字型

取付金具ケーブル 垂直型

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
代替品
UAM-05LP-T301/T301C | 【代替説明】 取付寸法および外形は異なります。 ケーブルに関しましてはコネクタタイプのUAM-05LP-T301Cをご選定いただく場合は、変換ケーブルUZ00089をご用意しております。 詳細は最寄の営業所へお問い合わせください。 機能、スペックなどは網羅しております。 |
---|
