製品詳細
PRODUCT DETAIL

UXM-30LAH-EWA
測域センサエリア設定タイプ
距離30m、190°の範囲を自由なエリア設定で物体検出する屋外用レーザスキャナ(LiDAR)。雨、霧などの屋外フィルタ搭載、ヒータ搭載で-30℃可能、屋外用搬送車やクレーンなどの障害物検知、屋外の侵入検知などの用途に。
製品概要
従来のUXM-30LN-PWに比べ、計測精度、角度分解能、最大検出距離アップ
計測精度 ±30mm(1.6倍)、角度分解能 0.125°(2倍)、最大検出距離 80m(白ケント紙)
屋外用フィルタを搭載※

雨フィルタ………エリア内を移動するものやランダムに検出するものに対するフィルタです。
霧フィルタ………空中に漂う霧や煙に対するフィルタです。
感度フィルタ……反射が弱いものを除去するフィルタです。外乱光や雨などのノイズの除去に効果があります。
エコーフィルタ…雨粒やガラス面、物体の境目などの入射により複数エコーがある環境では、エコーフィルタを
選択することで、最初のエコーまたは最後のエコーで判定することができます。
※フィルタを適用することで、感度や応答速度に影響し、検出できなくなることがあります。
設定後は実機による十分な検証を行ってください。
霧フィルタ………空中に漂う霧や煙に対するフィルタです。
感度フィルタ……反射が弱いものを除去するフィルタです。外乱光や雨などのノイズの除去に効果があります。
エコーフィルタ…雨粒やガラス面、物体の境目などの入射により複数エコーがある環境では、エコーフィルタを
選択することで、最初のエコーまたは最後のエコーで判定することができます。
※フィルタを適用することで、感度や応答速度に影響し、検出できなくなることがあります。
設定後は実機による十分な検証を行ってください。
エリア設定により飛び地エリアも可能に

ヒーター機能により結露防止
(寒冷地可)
同期機能による干渉防止

スキャン範囲

注)上図は白ケント紙が検出可能なエリアで、最大検出距離は白ケント紙1000×1500mmで80m、
黒紙500×500mmで30mです。検出体の種類により最大検出距離が異なります。
黒紙500×500mmで30mです。検出体の種類により最大検出距離が異なります。

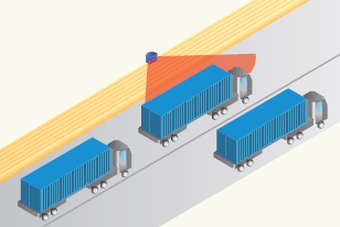

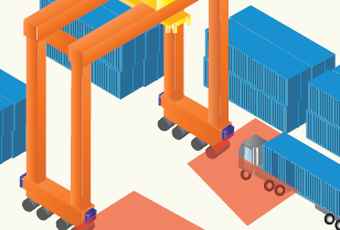

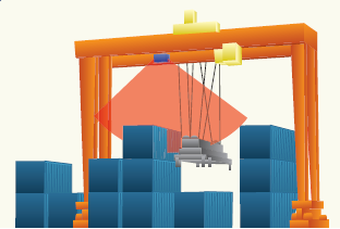

導入事例
形式一覧
型式 | 品コード | 検出範囲 |
UXM-30LAH-EWA | UUXM011 | 検出距離:0.1~30m(反射率10%黒紙) 出力最大距離:80m 角度:190° |
■Ethernet用コネクタ (別売り)
品名 | 品コード | 備考 |
UXM-30LX-EW用直形コネクタ | UZ00024 | Ethernet通信に必要となるコネクタです。 本体には付属しておりませんので本体と一緒に ご購入お願いいたします。 その他のEthernet通信タイプUXMと共通です。 |
UXM-30LX-EW用L形コネクタ | UZ00025 |
製品仕様
種類 | 測域センサ |
形式 | UXM-30LAH-EWA |
光源 | 半導体レーザー λ=905nm、レーザー安全クラス1 |
電源電圧 | DC10~30V |
電源電流 | 定常時電流 DC12V時 600mA以下、DC24V時 300mA以下 起動時電流 DC12V 1.5A以下、DC24V 0.75A以下 ヒーター使用時(0℃以下) DC12V時 1.25A以下、DC24V時 1.25A以下 |
消費電力 | 7.2W以下(定常時) ヒーター使用時(0℃以下) DC12V時 15W以下、DC24V時 30W以下 |
検出距離及び検出体 | 検出保証値 0.1~30m※1 (反射率10%黒紙 500mm×500mm) 0.1~80m※1 (反射率90%白ケント紙 1000mm×1500mm) 最大検出距離:80m(エリア設定最大値) 最小検出物 33mm(5m)、65mm(10m)、200mm(30m) |
距離精度 | 反射率10%黒紙 0.1~15m:±30mm、15~30m:±50mm※1 0.1~30m:±50mm※2 周囲照度 3,000lx以下 0.1~20m:±50mm※2 周囲照度 100,000lx以下 |
反射率90%白ケント紙 0.1~30m:±30mm※1 0.1~30m:±50mm※2 周囲照度 3,000lx以下 0.1~30m:±50mm※2 周囲照度 100,000lx以下 |
|
測定分解能及び繰返し精度 | 1mm 単位 |
反射率10%黒紙 0.1~15m:σ<10mm、15~30m:σ<15mm※1 0.1~30m:σ<20mm※2 周囲照度 3,000lx以下 0.1~20m:σ<30mm※2 周囲照度 100,000lx以下 |
|
反射率90%白ケント紙 0.1~30m:σ<10mm※1 0.1~30m:σ<15mm※2 周囲照度 3,000lx以下 0.1~30m:σ<30mm※2 周囲照度 100,000lx以下 |
|
走査角度 | 190度 |
角度分解能 | 約0.125度(360°/2880分割) |
走査時間 | 50ms(モーター回転数 1200rpm) |
インターフェース | Ethernet 100BASE-TX(Auto-negotiation) |
出力 | OUTPUT 6点:同期マスタ出力、同期出力、故障出力、検知出力1~3 |
入力 | INPUT 5点:同期入力、エリア入力1~4 |
使用周囲温度、湿度 | -10~+50℃ 85%RH (-30~+50℃ 85%RH:ヒーター使用時)、 但し結露、凍結がないこと |
保護構造 | IP67 |
質量 | 約1200g(ケーブル含む) |
※2.外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
※環境の影響は実機での確認をお願いします。
出力回路に自己保持機能付き接点出力を接続する際は、起動時に意図しない出力状態を保持しないように十分な検証を行って下さい。

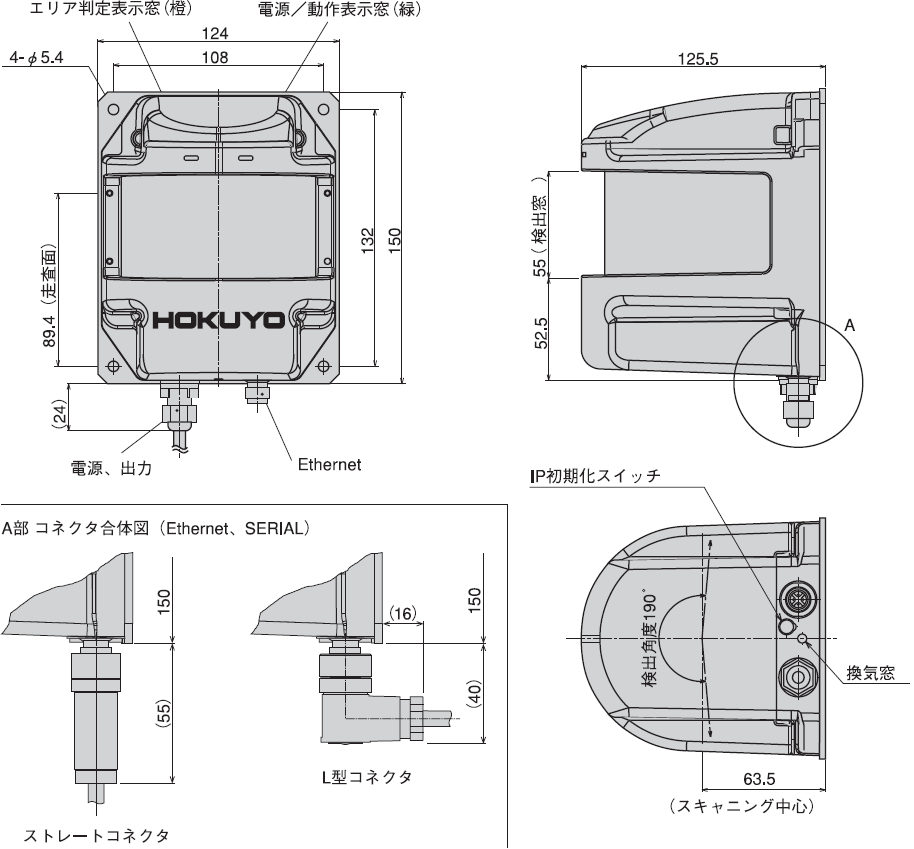

外形図
UXM-30LAH-EWA

入出力回路
入出力回路

● 入力:フォトカプラ入力
(アノードコモン、各入力ON電流2mA、OFF電流0.5mA以下)
● 出力:オープンコレクタ出力
(項目:仕様、最大出力電流:50mA、最大印加電圧:30V、出力残留電圧:1V以下)
● +COM 電源範囲:10 ~ 30V
【注意】OUTPUTには制限抵抗が必要です。
(アノードコモン、各入力ON電流2mA、OFF電流0.5mA以下)
● 出力:オープンコレクタ出力
(項目:仕様、最大出力電流:50mA、最大印加電圧:30V、出力残留電圧:1V以下)
● +COM 電源範囲:10 ~ 30V
【注意】OUTPUTには制限抵抗が必要です。
電源ケーブル 16芯(2mフライングリード仕様)
|
※ケーブルのシールド線がフレームグランド(FG)です。安定した筐体に接地してください。
インターフェース用コネクタ仕様

RJ-45 モジュラー配線例

検出エリア図

入力と選択エリアセット

1つのエリアセットには3つのエリアが設定でき、それぞれ出力1、出力2、出力3に対応しています。
エリア切換え入力1~4でエリアセットナンバーを設定します。
注)OFF:Hiレベル、ON:Lowレベル。
注)入力応答時間は2スキャン時間(100ms)です。
エリア切換え入力1~4でエリアセットナンバーを設定します。
注)OFF:Hiレベル、ON:Lowレベル。
注)入力応答時間は2スキャン時間(100ms)です。
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
ダウンロード一覧
分類 | ファイル名 | ファイル 容量 |
更新日 | ダウンロード |
---|---|---|---|---|
![]() |
【RS1】UXM-30LAH-EWA 製品仕様書 |
--- |
2024-10-02 |
|
![]() |
【RS1】UXM-30LAH-EWA 通信仕様書 |
--- |
2024-10-02 |
|
![]() |
【RS1】UXM-30LAH-EWA ユーザーズマニュアル |
--- |
2024-10-02 |
|
![]() |
【RS1】UXM-30LAH-EWAを動作させてみよう (スタートガイド) |
--- |
2024-10-02 |
|
![]() |
【RS1】エリア設定用アプリケーションAreaDesigner_3.2.0(R.3238_C.414)_installer |
--- |
2024-12-26 |
|
![]() |
【RS1】エリア設定用アプリケーションAreaDesigner マニュアルセンサ個別の機能設定方法についてはセンサ個々のユーザーズマニュアルを参照してください。 |
--- |
2024-10-02 |
|
![]() |
【RS1】IP変更ツール |
--- |
2024-10-02 |
|
![]() |
【RS1】UXM-30LAH-EWA 2DCAD(dxf) |
--- |
2024-10-02 |
|
![]() |
【RS1】UXM-30LAH-EWA 3DCAD(IGES) |
--- |
2024-10-02 |
|
![]() |
【RS1】UXM-30LAH-EWA 3DCAD(STEP) |
--- |
2024-10-02 |
|
![]() |
【RS1】UXM-30LAH-EWA 総合カタログ |
--- |
2024-10-02 |
よくある質問
-
PCに接続してアプリケーションにてエリアの編集を行いたいのですがセンサを認識しておりません。
PCのIPアドレスを設定する必要がございます。 各種ダウンロードにて「UXM-30LAH-EWAを動作させてみよう (スタートガイド)」を確認いただければアプリへの接続までの手順を分かりやすく紹介しております。
-
アプリケーションにてエリア1に検出エリアを作成して書き込みを押してモニター画面にいくと、検出波形が動かなくなりました。
エリア1は、エリア入力2~4をONにする必要がございます。エリア入力が全てOFFの場合はエリア15に検出エリアを作成してください。
-
ヒーターの起動条件は?
アプリケーションのセンサ設定にてヒーター機能をオンにしてください。
センサの内部温度が0度になったときにヒーターが起動いたします。 -
LANケーブルは付属品ですか?
付属しておりません。UXMシリーズ専用のコネクタをご用意いただき、任意の長さで加工をお願いいたします。コネクタはオプション品をご参照ください。
-
光学面が汚れてしまいましたが清掃の方法を教えてください
製品の使い方「光学窓のお手入れ方法」に記載がございますのでご参照ください。
