エリア設定タイプ/UXM-30LN-P

測域センサ 生産・販売終了

受光感度をアップさせ、さらに長距離検出が可能になりました。また、苦手な黒色検出性能も大幅に改善しました。

  • 商品概要
  • 製品仕様
  • 外形図
  • 入出力回路
  • 代替品

商品概要

高感度のレーザスキャナセンサです。不安定だった黒色ボディの車も確実検出!

軽量1kg以下。片手で高所に設置する場合でも楽々です。

ON/OFFディレイ設定可能。速い動きの物体をキャンセルすることができます。

近距離不感帯領域設定機能付。ほこりや汚れなどを検出しません。

最小検出物設定機能付き。小動物や枯葉などを検出しません。

作成したエリア16種類を登録でき、入力により切換え可能。また検出出力3点と故障出力を搭載しました。

もちろん安心設計です。レーザクラス1、本質安全。

用途事例

形式 / 品コード


製品仕様

形式 UXM-30LN-P
電源電圧 DC10~30V
消費電流 定常時:DC10/12V時 500mA以下、DC24V時 250mA以下
起動時:DC10V 2A以下、DC12V 1.5A以下、DC24V 0.75A以下
光源 半導体レーザ λ=905nm(レーザ安全クラス1)
測距原理 Time of Flight方式(パルス式)
測距範囲 0.1~30m※1(黒10%反射物500mm),190°
測距精度 使用周囲照度3,000lx以下 → 0.1~10m:±50mm(500mm以上、黒色紙)※2
使用周囲照度100,000lx以下 → 0.1~10m:±100mm(500mm以上、黒色紙)※2
角度分解能 ステップ角:0.25°(360°/1,440分割)
走査時間 50ms/scan(モータ回転数1,200rpm)
騒音 25dB以下(300mmにて)
インターフェイス USB:Ver2.0 FSモード(12Mbps)、エリア設定用
故障出力、出力1・2・3(Nchオープンドレイン出力DC30V 100mA以下)
出力1・2・3:エリア内検出で出力OFF、故障出力:正常動作時出力ON注1)
入力 エリア入力1・2・3・4(全16パターン)
出力応答時間 100ms以下(スキャン速度50ms/1回転)注2)
表示灯 電源表示灯(緑),動作/故障表示灯(橙):動作時→点灯,故障時→点滅
接続 ケーブル引出し式2m。USB:コネクタ(Binder 09-0431-87-04※3)
使用周囲温度・湿度 -10~+50℃(保存時-25~+75℃)、85%RH以下(但し、結露・氷結しないこと)
耐振動 複振幅1.5mm,10~55Hz X,Y,Z各方向,各2時間
耐衝撃 196m/s2 X,Y,Z各方向,各10回
保護構造 IP64(IEC規格)
ケース材質 ケース前面部:ポリカーボネート,ケース背面部:アルミ
質量 約800g
※1.環境の影響は実機での確認をお願いします。 ※2.太陽光など強い光を受けた場合には測距範囲や測距精度が落ちる場合があります。10mを超える時は外光の条件・検出体の反射条件など、環境により測距精度が異なります。
※3.ケーブル側プラグは、Binder 99-0430-10-04となります。USBケーブル(UZ00023)を別売にてご用意しておりますので、詳細はお問い合わせください。
注1)故障出力が出ると、出力1~3は検出物ありを示す状態になります。
注2)条件により異なります。
注)本製品は安全対策カテゴリに対応した機器ではありません。
注)北陽電機㈱製品の利用目的について。北陽電機製品が大量破壊兵器、人類を殺傷する目的を持つ武器・装置、またそれに関連する技術等へ使用の恐れがある場合、もしくは使用が判明した場合は、日本国法の外国為替および外国貿易法/輸出貿易管理令に準拠し販売を差し止めることがあります。また、製品の輸出に関しては、国際的な平和や安全を維持するために、同法/輸出貿易管理令に準拠した手続きを行います。

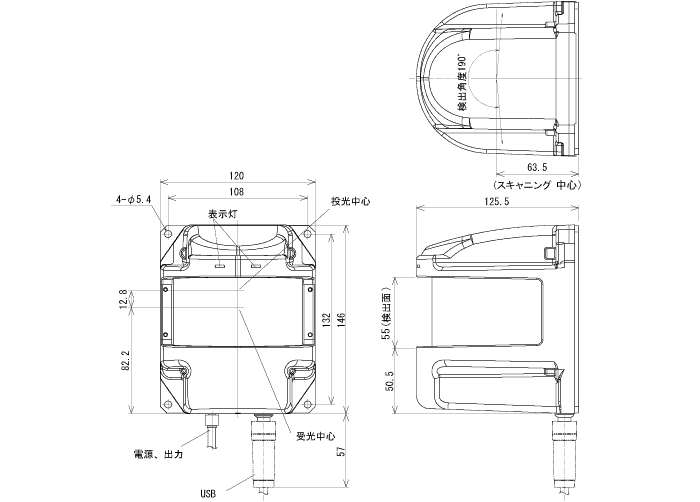

外形図


センサ

UXMシリーズUSBケーブル(別売:UZ00023)

入出力回路

●ケーブル(電源)
リード線色 信号
DC10~30V
0V
エリア入力1
エリア入力2
エリア入力3
白/黄 エリア入力4
故障出力
検知出力1
検知出力2
白/青 検知出力3
入力用COM(+COM)
出力用COM(-COM)
黄/赤 NC
黄/緑 NC
黄/黒 NC
白/紫 NC
シールド FG
注)使用しない入力線は、オープンもしくは入力用+COM(赤)に接続してください。
注)使用しない出力線は、オープンもしくは出力用-COM(灰)に接続してください。

●コネクタ(USB)
Binder 09-0431-81-04

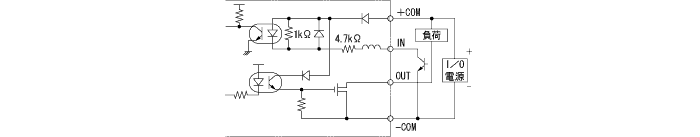

入出力回路

※ケーブルのシールド線がフレームグランド(FG)です。安定した筐体に接地してください。  定格DC30V、100mA以下
注)OUTPUTには制限抵抗が必要です。

特性データ(代表例)
