データ出力タイプ/UXM-30LXH-EWA

測域センサ CE

耐屋外環境に優れたタフレーザースキャナ

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード
  • プログラミングについて
  • よくあるご質問

商品概要

●マルチエコー機能で雨霧でもその先の物を検出
●同期機能による干渉防止
●ヒーター機能により結露防止(寒冷地可)
●計測精度アップ、角度分解能アップ
●最大検出距離アップ

従来のUXM-30LX-EWに比べ、計測精度、角度分解能、最大検出距離アップ

スキャン範囲

用途事例

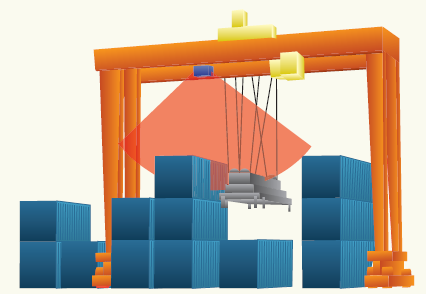

コンテナ位置の検出

港湾用クレーン運用にコンテナの位置を正確に検出

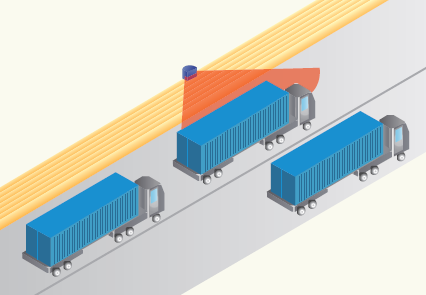

車両検知

道路または工場敷地内を走行する車両(トラック)などの検出用途等安全用途に適しています。また、取得した距離データを用いて、渋滞検知・速度検知用途等にも使用が可能。

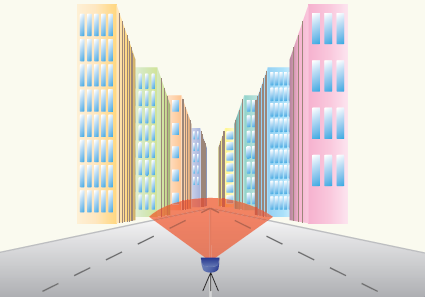

地上レーザー計測

構造物や地形など、計測対象物の距離データが取得でき、道路・橋脚・文化財など地形の維持管理用に適用できます。

形式 / 品コード

■本体
品名 品コード
UXM-30LXH-EWA UUXM010

■Ethernet用コネクタ (別売り)
品名 品コード 備考
UXM-30LX-EW用直形コネクタ UZ00024 Ethernet通信に必要となるコネクタです。
本体には付属しておりませんので本体と一緒に
ご購入お願いいたします。
UXM-30LX-EW、UXM-30LAH-EWAと共通です。
UXM-30LX-EW用L形コネクタ UZ00025
※ケーブルは付属しておりませんので別途ご用意いただきますようお願いいたします。

製品仕様

種類 測域センサ
形式 UXM-30LXH-EWA
光源 半導体レーザー λ=905nm、レーザー安全クラス1
電源電圧 DC10~30V
電源電流 定常時電流 DC12V時 600mA以下、DC24V時 300mA以下
起動時電流 DC12V 1.5A以下、DC24V 0.75A以下
ヒーター使用時(0℃以下) DC12V時 1.25A以下、DC24V時 1.25A以下
消費電力 7.2W以下(定常時)
ヒーター使用時(0℃以下) DC12V時 15W以下、DC24V時 30W以下
検出距離及び検出体 検出保証値 0.1~30m※1 (反射率10%黒紙 500mm×500mm)
      0.1~80m※1 (反射率90%白ケント紙 1000mm×1500mm)
最大検出距離:120m(出力限界値)
最小検出物 33mm(5m)、65mm(10m)、200mm(30m)
距離精度 反射率10%黒紙 0.1~15m:±30mm、15~30m:±50mm※1
        0.1~30m:±50mm※2 周囲照度 3,000lx以下
        0.1~20m:±50mm※2 周囲照度 100,000lx以下
反射率90%白ケント紙 0.1~30m:±30mm※1
           0.1~30m:±50mm※2 周囲照度 3,000lx以下
           0.1~30m:±50mm※2 周囲照度 100,000lx以下
測定分解能及び繰返し精度 1mm 単位
反射率10%黒紙 0.1~15m:σ<10mm、15~30m:σ<15mm※1
        0.1~30m:σ<20mm※2 周囲照度 3,000lx以下
        0.1~20m:σ<30mm※2 周囲照度 100,000lx以下
反射率90%白ケント紙 0.1~30m:σ<10mm※1
           0.1~30m:σ<15mm※2 周囲照度 3,000lx以下
           0.1~30m:σ<30mm※2 周囲照度 100,000lx以下
走査角度 190度
角度分解能 約0.125度(360°/2880分割)
走査時間 50ms(モーター回転数 1200rpm)
インターフェース Ethernet 100BASE-TX(Auto-negotiation)
出力 OUTPUT 3点:同期マスタ出力、同期出力、故障出力
入力 INPUT 1点:同期入力
使用周囲温度、湿度 -10~+50℃ 85%RH (-30~+50℃ 85%RH:ヒーター使用時)但し結露、凍結がないこと
保護構造 IP67
質量 約1200g(ケーブル含む)
※1.室内環境にて(蛍光灯 1,000lx以下)
※2.外光の直射時は検出が保証できません(西日などが入らないよう配慮願います)。
※環境の影響は実機での確認をお願いします。

外形図


外形図

入出力回路


入出力回路

●入力:フォトカプラ入力
(アノードコモン、各入力ON電流2mA、 OFF電流0.5mA以下)
●出力:オープンコレクタ出力
(項目:仕様、最大出力電流:50mA、 最大印加電圧:30V、出力残留電圧:1V以下)
●+COM 電源範囲:10 ~ 30V

外部接続表

リード線色 信号
+V (DC10~30V)
-V ( 0V )
白/赤 N.C※1
白/青 N.C※1
白/緑 N.C※1
白/黒 N.C※1
同期入力
故障出力
N.C※2
N.C※2
黄/黒 N.C※2
同期出力
同期マスタ出力
入力用+COM
出力用-COM
N.C※1
シールド FG
※1.内部接続しています。使用しないため接続しないでください。
※2.内部未接続です。
※ケーブルのシールド線がフレームグランド(FG)です。安定した筐体に接地してください。

イーサネット用コネクタ

特性データ(代表例)


オプション / アクセサリ

形式 UXM-30LX-EW用直形コネクタ UXM-30LX-EW用L形コネクタ
通信用
PC接続コネクタ
通信に必要となるコネクタです。
本体には付属しておりませんので本体と一緒にご購入お願いいたします。
UXM-30LX-EW、UXM-30LAH-EWAと共通です。
※ケーブルは付属しておりませんので別途ご用意いただきますようお願いいたします。

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ UXM-30LXH-EWA カタログ 1,215 kB 2017-06-26 ---
マニュアル UXM-30LXH-EWA マニュアル 1,163 kB 2017-04-18 ---
2D CAD UXM-30LXH-EWA 2DCAD(dxf) 3,392 kB 2015-10-05 ---
3D CAD UXM-30LXH-EWA 3D CAD (IGES) 1,150 kB 2015-04-14 ---
3D CAD UXM-30LXH-EWA 3D CAD (STEP) 1,087 kB 2015-04-14 ---
製品仕様書 UXM-30LXH-EWA 製品仕様書 659 kB 2016-11-22 ---
通信仕様書 UXM-30LXH-EWA 通信仕様書 932 kB 2015-04-22 ---
ツール UXM-30LXH-EWA 機能設定ツール 5,686 kB 2015-04-22 ---
ファームウェア(最新) UXM-30LXH-EWA ファームウェア(ファームウェアVer 1.0.1、アップデートソフトVer1.1.0) 5,427 kB 2018-09-21 ---
アプリケーション データ確認ツール UrgBenriPlus Ver2.2.0(rev.274) 20,732 kB 2016-08-24 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

【URG Network】
データ出力タイプ測域センサのプログラミングについて説明しているサイトです。

よくある質問

同期出力、同期入力、同期マスタ出力 の違いは?
同期出力は1スキャンごとに1パルス(約1ms)出力されます。 同期マスタ出力、同期入力は、2台のUXM-30LXH-EWAで接続し、モーターの回転を同期させることで相互干渉を防ぐことができます。
PCに接続しましたがPCがセンサを認識しません。
PCのIPアドレスを設定する必要がございます。 マニュアルをご参照ください。
センサのIPアドレスの変更方法は?
データ確認ツールの「URG Benri」にて行います。 各種ダウンロードからダウンロード可能です。
光学面が汚れてしまいましたが清掃の方法を教えてください
製品の使い方「光学窓のお手入れ方法」に記載がございますのでご参照ください。
