データ出力タイプ/URG-04LX

測域センサ

超小型。角度データ・距離データをリアルにアウトプット。
光でスキャニングしながら検出物までの距離を測定する二次元走査型のLIDARです。

  • 商品概要
  • 用途事例
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード
  • プログラミングについて
  • よくあるご質問

商品概要

●光でスキャンニングしながら検出物までの距離を測定する二次元走査型の光距離センサです。
●所定エリア内を平面状にトレースしたデータを出力。エリア内の検出物の大きさ、位置、移動方向が可能
●電源電圧DC5V・消費電流500mA以下
●測距範囲は、距離4m、角度240°

角度分解能は0.36°の高精度

超小型、超軽量、省電力

サイズW50×D50×H70mm、重量160g。省電力(2.5W)の測域センサです。

機能

注)データ処理が必要となります。

システム構成

注)上図は白ケント紙□70mmが検出可能なエリアで、最大検出距離は5.6mです。
  検出体の種類により最大検出距離が異なります。

用途事例

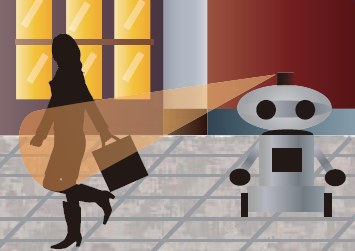

自律ロボットの環境認識

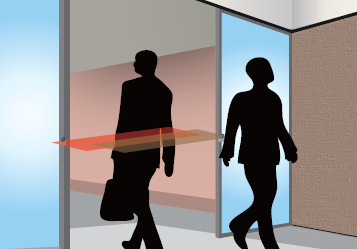

自動ドアの開閉用

形式 / 品コード

製品仕様

形式 URG-04LX
電源電圧 DC5V±5%※1
消費電流 500mA以下(但し、起動時は約600mA)
光源 半導体レーザ λ=785nm(FDA レーザ安全クラス1)
測距物体 70mm白色紙
測距範囲 距離:0.06~4m(但し、70mm 白色紙)
角度:240°
測距精度 0.06~1m:±10mm、1~4m:距離の1%
繰返し精度 0.06~1m:±10mm
角度分解能 ステップ角:約0.36°(360°/1024分割)
光軸径 約φ40mm以下(距離4mにおける参考値)
走査時間 100ms/scan
インターフェイス USB1.1/2.0(Full Speed)(USB mini Bタイプコネクタ)
RS-232C(19.2k,57.6k,115.2k,250k,500k,750kbps)
通信仕様 専用コマンド(SCIP Ver.1.1 or Ver.2.0)※2
出力 NPNオープンコレクタ出力(同期出力:1点)
表示灯 電源表示灯(緑):電源ON時点灯
接続 専用ケーブル(付属)
使用周囲照度注) ハロゲン・水銀灯:10,000lx以下、蛍光灯:6,000lx(最大照度)
使用周囲温度 -10~+50℃(保存時:-25~+75℃)、但し氷結・結露しないこと
使用周囲湿度 85%RH以下、但し氷結・結露しないこと
耐振動 10~55Hz 複振幅1.5mm X,Y,Z方向 各2時間
耐衝撃 196m/s2  X,Y,Z方向各 10回
絶縁抵抗 10MΩ DC500Vメガー
保護構造 光学面:IP64(IEC規格)、ケース部:IP40(IEC規格)
騒音 25dB以下(300mmにて)
ケース材質 ABS樹脂
質量 約160g
付属品 電源・通信/入出力共用ケーブル(1.5m)1本、Dサブ9Pコネクタ 1個※3
※1.USBバスパワーでは動作しません。別途電源をご用意ください。
※2. 出荷時はVer1.1です。詳細はお問い合せください。
※3.USBケーブル及び取付金具は付属していません。
注)太陽光など強い光を直接受けた場合は誤出力する場合があります。
注意:本製品は安全対策カテゴリに対応した機器ではありません。
注意:本製品は屋内仕様です。屋外でのご使用は、上記仕様を満たさない場合があります。

※北陽電機㈱製品の利用目的について
北陽電機製品が大量破壊兵器、人類を殺傷する目的を持つ武器・装置、またそれに関連する技術等へ使用の恐れがある場合、もしくは使用が判明した場合は、日本国法の外国為替および外国貿易法/輸出貿易管理令に準拠し販売を差し止めることがあります。また、製品の輸出に関しては、国際的な平和や安全を維持するために、同法/輸出貿易管理令に準拠した手続きを行います。

外形図

URG-04LX

入出力回路

出力回路

外部接続表

特性データ(代表例)

オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ URG-04LX カタログ 1,506 kB 2017-06-26 ---
2D CAD URG-04LX 2D CAD 12 kB 2015-04-22 ---
3D CAD URG-04LX 3DCAD(IGES/Parasolid/STEP) 1,802 kB 2015-04-22 ---
製品仕様書 URG-04LX 製品仕様書 30 kB 2015-04-22 ---
通信仕様書 URG-04LX 通信仕様書 1,361 kB 2015-04-22 ---
ファームウェア(最新) ファームウェアVer3.4.03、アップデートツール 2,315 kB 2015-04-22 ---
ツール USBドライバ(URGシリーズ共通) 3 kB 2015-04-22 ---
ツール URG_04LX設定ツール 468 kB 2015-04-22 ---
ツール SCIP2.0動作チェックツール 542 kB 2015-04-22 ---
アプリケーション データ確認ツール UrgBenriPlus Ver2.2.0(rev.274) 20,732 kB 2016-08-24 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

【URG Network】
データ出力タイプ測域センサのプログラミングについて説明しているサイトです。

よくある質問

USBバスパワーで起動可能でしょうか?
USBバスパワーでは起動できません。別途電源ケーブルへ給電をお願いいたします。 URG-04LX-UG01でしたらUSBバスパワーで起動が可能です。
