製品詳細
PRODUCT DETAIL

DC-JM
カウンタ電子カウンタ
こちらの製品は生産・販売を終了しています。
12台のカウンタを内蔵
1入力・12プリセット・1出力
製品概要
カウンタ前面の選択キーにより順次、12台の内蔵カウンタを呼び出し
No.1〜9、A、B、C の12 カウンタを呼び出します。
内蔵カウンタ12台共用のOR出力
キャラクタ表示により、どの内蔵カウンタがカウントアップ
しているかが確認可能です。
トータルカウンタとして使用可能
プリセット値を“0” にすることにより、
トータルカウンタとしてご使用頂けます。
形式一覧
型式 | 品コード | 電源電圧 | 計数桁 | センサ用電源 |
DC-JM4-DW | GJM4001 | DC24V(リップル20%以下) | 4桁 | ―――――― |
DC-JM4-AW | GJM4002 | AC100~240V(50/60Hz) | DC12V,50mA | |
DC-JM6-DW | GJM6001 | DC24V(リップル20%以下) | 6桁 | ―――――― |
DC-JM6-AW | GJM6002 | AC100~240V(50/60Hz) | DC12V,50mA |
製品仕様
種類 | 加算式プリセットカウンタ | ||||
形式 | DC-JM4-AW | DC-JM4-DW | DC-JM6-AW | DC-JM6-DW | |
電源電圧 | AC100~240V(50/60Hz) | DC24V(リップル20%以下) | AC100~240V(50/60Hz) | DC24V(リップル20%以下) | |
許容電圧変動範囲 | DC24V時±10%、AC85~250V | ||||
消費電力 | 4VA※1(AC240V時) | 1W(DC24V時) | 4VA※1(AC240V時) | 1W(DC24V時) | |
前面サイズ | 48×48mm | ||||
内蔵カウンタ数 | 12 | ||||
プリセット数 | 内蔵カウンタ12台にそれぞれ1個 | ||||
出力数 | 1出力(内蔵カウンタ12台共用のOR出力) | ||||
分周機能 | ―――― | 1/100付 | |||
停電記憶機能 | EEP-ROM(書き換え回数10万回以上) | ||||
計数速度 | 30Hz : 接点、 無接点。 最小信号幅16.7ms(メーク比 1:1) | ||||
リセット | OFF→ON(前面キー手動入力)、最小リセット時間:50ms | ||||
プリセット | プリセットキーをON→OFF 2秒後セット(各桁毎)、プリセットキー受付最小時間50ms | ||||
表示 | 7セグメントLCD(LEDバックライト) | ||||
入力信号 | 接点またはオープンコレクタ接続 ON時(短絡)のインピーダンス:1kΩ以下 OFF時(開放)のインピーダンス:100kΩ以上 ON時の許容残留電圧:3V以下 短絡時の流出電流:約4mA |
||||
制御出力 | NPNオープンコレクタ出力:100mA以下、40V以下 | ||||
接点出力:AC250V/DC30V 3A 抵抗 荷(cosΦ=1) | |||||
センサ用電源 | DC12V、50mA※2 | ―――― | DC12V、50mA※2 | ―――― | |
使用周囲温度・湿度 | -10~+50℃(保存時-25~+55℃)、 35~85%RH | ||||
絶縁抵抗 | 100MΩ以上(DC500Vメガーによる)。ただし導電部端子間と露出した非充電金属部間 | ||||
耐電圧 | AC2,000V 1分間。 ただし導電部端子間と露出した非充電金属部間 | ||||
耐ノイズ | ノイズシミュレータによる方形波ノイズ(立上り1ns、 幅1μs)。コモンモード2kV | ||||
静電気耐力 | 10kVただし誤動作は8kV | ||||
耐振動 | 複振幅4mm 16.7Hz X、Y、Z各方向 各1時間 誤動作 : 複振幅0.5mm 10~50Hz X、Y、Z各方向 各10分 |
||||
耐衝撃 | 294m/s2 X、Y、Z各方向 各3回。 誤動作 : 98m/s2 X、Y、Z各方向 各3回 | ||||
出力リレー寿命 | 電気的寿命 : 10万回(定格 荷、 開閉頻度30回/分) 機械的寿命 : 5,000万回(開閉頻度30回/分) |
||||
電源投入時起動時間 | 約2s | ||||
保護構造 | IP66(IEC規格。ただしカウンタ前面のみ、ゴムパッキン使用時に限る) | ||||
適用規格 | EMC | EMI[EN61000-6-4]:EN55011 classA EMS[EN61000-6-2]:EN61000-4-2 EN61000-4-3 EN61000-4-4 EN61000-4-5 EN61000-4-6 EN61000-4-8 EN61000-4-11 |
|||
LVD | EN61010-1:汚染度2 | ||||
ケース材質 | ポリカーボネート | ||||
質量 | 約120g | ||||
付属品 | 取付フック、ゴムパッキン、端子カバー締付ビス(M3×8 Pタイト) |
※2. 電源をAC120V以下で使用の場合、100mA外部供給可能です。
★別売にて防塵カバー(GZ00007)をご用意しています。別途お問い合わせください。
外形図
DC-JM

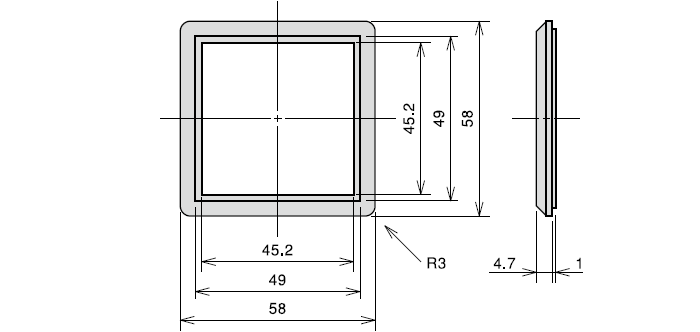

GZ00003 変換取付け枠

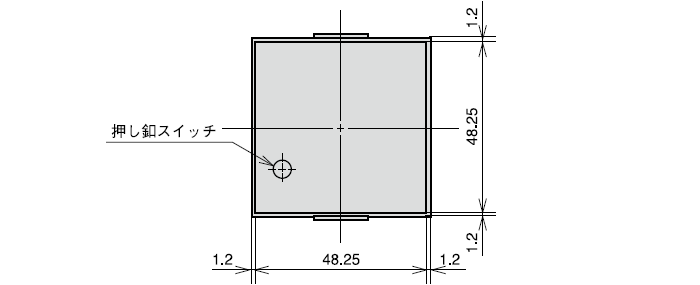

GZ00007 リセット釦付防塵カバー

入出力回路
入力部(計数1/計数2/リセット)

接点出力部(1Cリレー)

無接点出力部

AC電源タイプ接続

DC電源タイプ接続

注)センサ用電源は装備していません。
オプション
種類 | 品コード | 用途 |
取付変換 | GZ00003 | DC-NXMシリーズ等、前面サイズ60□の代替としてDC-JB/JCをお使いの場合、本製品を使用時に取り付けてご使用ください |
軟質防塵カバー | GZ00006 | 軟質タイプの防塵カバーです。リセットボタンはありません。 |
リセットボタン付き 防塵カバー |
GZ00007 | カバーを外すことなくリセットできます。 |
変換取付け枠

リセット釦付 防塵カバー

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
6桁表示仕様のカウント数下2桁はどこで確認できますか?
プリセット設定値の左横に2桁の表示が出ます。
