製品詳細
PRODUCT DETAIL
UTM-30LX-FEW

UTM-30LX-FEW CEマーク

測域センサデータ出力タイプ
こちらの製品は生産・販売を終了しています。

距離30m、270°の範囲をデータ出力するレーザスキャナ(LiDAR)。走査時間10msの高速応答、ドローンやロボットなどの環境認識(SLAM)用途、各種計測に。インターフェースはイーサネット対応。
2023年3月受注終了

製品概要

特徴

●測域センサシリーズ最速の走査速度10msecを実現。
●光でスキャニングしながら検出物までの距離を測定する二次元走査型の光距離センサです。
●高速データ出力タイプなので、サービスロボットの高速走行、人流計測、マッピング用途活躍します。
●長距離30m、広視野270°の広範囲スキャン。

スキャン時間10ms

測域センサシリーズの中で最速!ロボットの高速走行に対応可能です。

イーサネット100BASE-TX対応

イーサネット対応の高速データ出力タイプです

スキャン範囲

スキャン範囲
注)上図は白ケント紙500mm□が検出可能なエリアで、最大検出距離は30mです。 検出体の種類により最大検出距離が異なります。

形式一覧

型式 品コード 角度分解能 走査時間
UTM-30LX-FEW UUTM016 約0.65° 10ms/scan

製品仕様

品 名 測域センサ
型 式 UTM-30LX-FEW
品コード UUTM016
光 源 半導体レーザ λ=905nm FDAレーザ安全クラス1
電源電圧 DC 12V ±10%
電源電流 700mA以下 但し起動時は約1.2A
検出距離及び
検出体
検出保障値0.1~30m(白ケント紙)*2: 最大検出距離 60m(出力限界値)
最小検出物 230mm(10m):距離により変動する
測距精度 0.1~10m:±30mm , 10~30m:±50mm (白ケント紙)*2
周囲照度3000lx以下    白ケント紙0.1~10m : ±30mm*1
周囲照度100000lx以下   白ケント紙0.1~10m : ±50mm*1
測距分解能及び繰返し精度 1mm 単位
0.1~10m:σ<10mm , 10~30m:σ<30mm (白ケント紙)*2
周囲照度 3000lx以下  :σ<10mm(白ケント紙 10mまで)
周囲照度 100000lx以下 :σ<30mm(白ケント紙 10mまで)
走査角度 270度
角度分解能 約0.65度 (270.4°/416分割)
走査時間 10ms/scan
インターフェース Ethernet 100BASE-TX(Auto-negotiation)
出力 同期出力(NPNオープンコレクタ DC30V, 30mA以下)
表示灯 電源表示灯(緑):電源ON時点灯
動作表示灯(橙):正常動作時点灯、故障時点滅
使用周囲・温度、湿度 -10℃~+50℃ 85%RH以下 (但し、結露、凍結がない事)
保存温度 -25~75℃
耐候性 雨や雪や太陽光により検出距離が短くなる*3
耐 振 動 10~55Hz 複振幅1.5mm X.Y.Z方向 各2時間
55Hz~200Hz 49m/s2 スイープ2分 X,Y,Z方向 各1時間
耐 衝 撃 196m/s2 X.Y.Z方向 各10回
保護構造 IP67(IEC規格)*4
絶縁抵抗 10MΩ DC500Vメガー
EMC規格 (EMI)
EN61326-1:2013
EN55011:2009 + A1:2010
(EMS)
EN61326-1:2013
EN61000-4-2:2009
EN61000-4-3:2006 + A1:2008 + A2:2010
EN61000-4-4:2012
EN61000-4-6:2009
EN61000-4-8:2010
重 量 300g(ケーブル含む)
材 質 ポリカーボネート
外 形 寸 法(W×D×H) 62mm×62mm×87.5mm
*1外光の直射時は検出が保障できません(西日等が入らないよう配慮願います)。
*2室内環境にて(蛍光灯 1000lx以下)
*3環境の影響は実機での確認をお願いします。
また雨等を検出しますので、信号処理で除去願います。
*4 Ethernetケーブル末端(コネクタ部)はIP67保護構造ではありません。

外形図

UTM-30LX-FEW外形

UTM-30LX-FEW外形

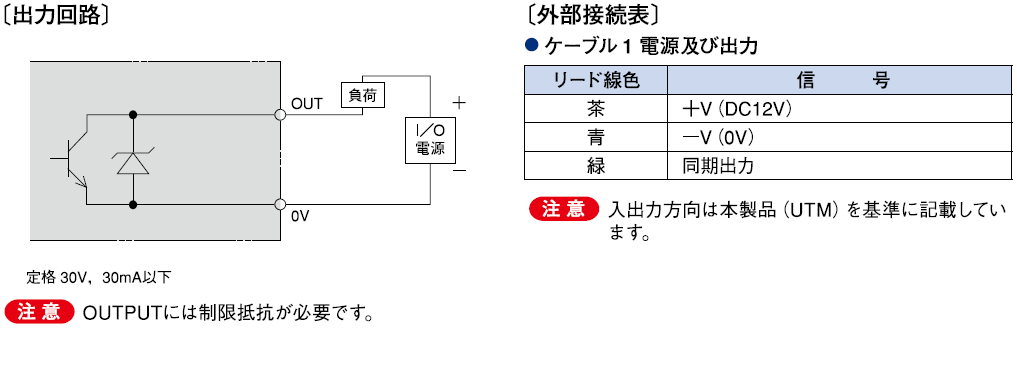

入出力回路

出力回路・外部接続

出力回路・外部接続
ケーブル長:2000mm

Ethernetケーブル

ケーブル長:300mm

線色 信号名
TX+
TX-
RX+
RX-
※付属品 RJ-45変換メスコネクタ(ELECOM 型式:LD-RJ45JJ5Y2)

各種ダウンロード

ダウンロードの前に

ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。

資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権
  • 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  • 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  • 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  • 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  • 掲載された情報が正確で、有用で、安全であること。
  • 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  • 当ウェブサイトの利用によって起きた一切の損害。

ダウンロード一覧

分類 ファイル名 ファイル
容量
更新日 ダウンロード
製品仕様書
UTM-30LX-FEW 製品仕様書 外径寸法図
---
2022-06-06
通信仕様書
UTM-30LX-FEW 通信仕様書
---
2017-07-14
マニュアル
UTM-30LX-FEW マニュアル
---
2022-06-06
アプリケーション
データ確認ツール UrgBenriPlus_2.3.2(rev.343)
---
2024-03-15
ツール
UTM-30LX-EW_FEW IPチェンジャーIP変更ツールについて
UTM-30LX-EW製品バージョンVer1.3.1以上及びUTM-30LX-FEW製品バージョンVer1.1.1以上の場合は最新のUrgBenriPlusをご使用ください。
---
2024-03-13
2D CAD
UTM-30LX-EW_FEW 2D CAD (dxf)
---
2022-06-06
3D CAD
UTM-30LX-EW_FEW 3DCAD (IGES STEP Parasolid)
---
2022-06-06

よくある質問

  • センサをPCに接続したが、繋がらない。

    PC側のIPアドレス設定が必要となります。設定方法に関してはこちらのページをご参照ください。

  • UTM-30LX-FEWのIPアドレスを変更したい

    UTM-30LX-EW製品バージョンVer1.3.1以上及びUTM-30LX-FEW製品バージョンVer1.1.1以上の場合は最新のUrgBenriPlusを使用して変更できます。以前のバージョンについてはIPチェンジャーを使用してください。

  • 同期出力とは?

    本センサは、1スキャン10msecで回転しており、このスキャニングに同期して、1スキャンに1パルス(約1msec)の信号を出力します。
    詳しくは、各種ダウンロードの「UTM-30LX-FEW マニュアル」をご参照ください。

  • マルチエコーに対応していますか?

    対応しておりません。マルチエコーが必要の場合はUTM-30LX-EWにてご検討をお願いします。

  • 光学面が汚れてしまいましたが清掃の方法を教えてください

    製品の使い方「光学窓のお手入れ方法」に記載がございますのでご参照ください。
