製品詳細
PRODUCT DETAIL

UBG-04LX-F01
測域センサデータ出力タイプ
こちらの製品は生産・販売を終了しています。
距離4m、240°の範囲をデータ出力するレーザスキャナ(LiDAR)。電源電圧DC12V。ロボットなどの環境認識(SLAM)用途、各種計測に。URG-04LXに比べ走査時間が速い
2024年3月受注終了

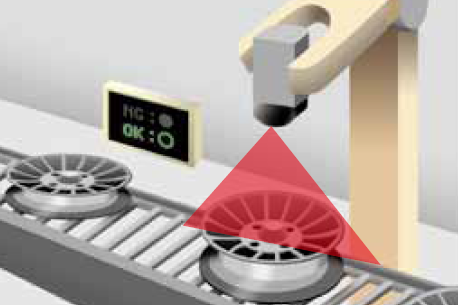

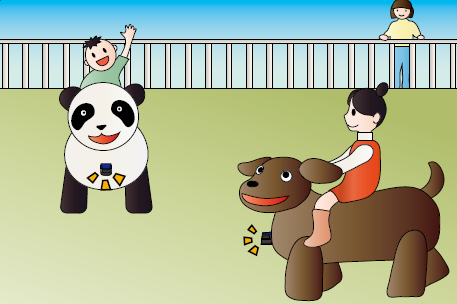

製品概要
特徴
●光でスキャニングしながら検出物までの距離を測定する二次元走査型の光距離センサです。
●検出体の色や光沢の影響が少なく安定した検出が可能です。
●電源電圧DC12V・消費電流370mA以下。(但し、電源投入時は700mA)
●検出体の色や光沢の影響が少なく安定した検出が可能です。
●電源電圧DC12V・消費電流370mA以下。(但し、電源投入時は700mA)
従来品に比べ4倍のスキャン時間を実現
応答時間は28msですので、高速で移動するサービスロボットの障害物回避や経路計画策定に最適です。
検出体の色や光沢の影響が少ない
測距原理には、光の飛行時間による位相差方式を採用しているため、検出物の色や光沢に左右されません。
スキャン範囲

注)上図は白ケント紙□80mmが検出可能なエリアです。検出体の種類により最大検出距離が異なります。
形式一覧
型式 | 品コード | 検出距離 | インタフェース |
UBG-04LX-F01 | UUBG110 | 距離:0.06~4m (白ケント紙80mm□) 角度:240° |
USB2.0(Full Speed) (USB mini Bタイプコネクタ) |
RS-232C (19.2k、57.6k、115.2k、500k、750kbps) |
製品仕様
型式 | UBG-04LX-F01 |
電源電圧 | DC12V ±10% |
消費電流 | 370mA以下(但し起動時は約700mA) |
光源 | 半導体レーザ λ=785nm(FDA レーザ安全クラス1) |
測距物体 | 白ケント紙80mm□以上 |
測距範囲 | 精度範囲:0.06~4.095m |
角度:240° | |
測距分解能 | 1mm |
測距精度※ | 公称値0.06~1m:±10mm、1~4m:距離の±1% |
角度分解能 | ステップ角:約0.36°(360°/1,024分割) |
光軸径 | 約φ40mm(距離4mにおける参考値) |
走査時間 | 28ms/scan |
インタフェース | USB2.0(Full Speed) (USB mini Bタイプコネクタ) |
RS-232C(19.2k、57.6k、115.2k、500k、750kbps) | |
通信仕様 | 専用コマンド(SCIP Ver.2.0) |
出力 | NPNオープンコレクタ出力(DC30V 50mA以下) 同期および故障出力 |
表示灯 | 電源表示灯(緑):電源ON時及び故障認識で点滅 動作表示灯(橙):正常動作時点灯 |
接続 | USBコネクタmini5P、ケーブル引出し式1m |
使用周囲照度注 | 太陽光・ハロゲン・水銀灯:10,000lx以下、蛍光灯:6,000lx(最大照度) |
使用周囲温度 | -10~+50℃(保存時-25~+75℃)、但し結露・氷結しないこと |
使用周囲温度・湿度 | 85%RH以下、但し氷結・結露しないこと |
耐振動 | 10~55Hz、複振幅1.5mm、X・Y・Z方向、各2時間 |
耐衝撃 | 196m/s2、 X・Y・Z方向、各10回 |
絶縁抵抗 | 10MΩ DC500Vメガー |
保護構造 | IP40(IEC規格) |
騒音 | 25db以下(300mmにて) |
ケース材質 | ケース前面部:ポリカーボネイト、ケース背面部:ABS樹脂 |
質量 | 185g(ケーブル1m込む場合:260g) |
注)太陽など強い光を直接受けた場合は誤出力する場合があります。
【注意】本製品は安全対策カテゴリに対応した機器ではありません。
【注意】本製品は屋内使用です。屋外でのご使用は、上記仕様を満たさない場合があります。
※北陽電機㈱製品の利用目的について。北陽電機製品が大量破壊兵器、人類を殺傷する目的を持つ武器・装置、またそれに関連する技術等へ使用の恐れがある場合、もしくは使用が判明した場合は、日本国法の外国為替および外国貿易法/輸出貿易管理令に準拠し販売を差し止めることがあります。また、製品の輸出に関しては、国際的な平和や安全を維持するために、同法/輸出貿易管理令に準拠した手続きを行います。

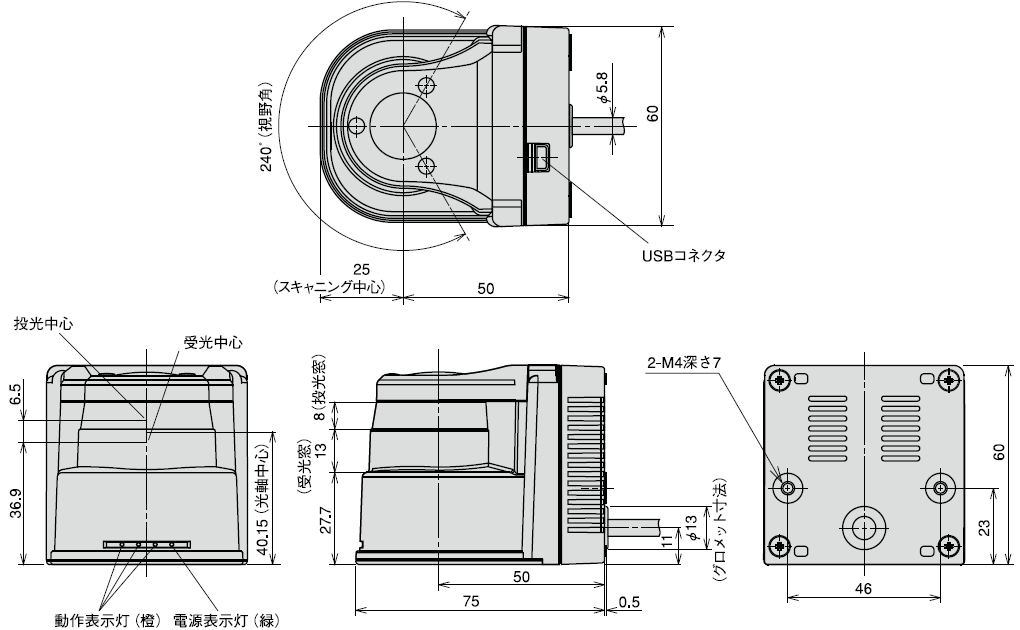

外形図
UBG-04LX-F01

入出力回路
出力回路

注)出力-COMは製品内部で-VINに接続されています。
※FGは筐体に接続してください。
オープンコレクタ出力30V、30MA以下
※FGは筐体に接続してください。
オープンコレクタ出力30V、30MA以下
外部接続表

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
ダウンロード一覧
分類 | ファイル名 | ファイル 容量 |
更新日 | ダウンロード |
---|---|---|---|---|
![]() |
UBG-04LX-F01 製品仕様書 |
--- |
2019-08-27 |
|
![]() |
UBG-04LX-F01 通信仕様書 |
--- |
2020-12-14 |
|
![]() |
UBG-04LX-F01 マニュアル |
--- |
2018-12-25 |
|
![]() |
【RS2】データ確認ツール UrgBenriPlus_2.3.2(rev.343) |
--- |
2024-10-02 |
|
![]() |
USBドライバ(URGシリーズ共通) |
--- |
2015-04-22 |
|
![]() |
UBG-04LX-F01 2DCAD(dxf) |
--- |
2016-04-06 |
|
![]() |
UBG-04LX-F01 3DCAD(IGES) |
--- |
2015-04-16 |
|
![]() |
UBG-04LX-F01 3DCAD(Parasolid) |
--- |
2015-04-16 |
|
![]() |
UBG-04LX-F01 3DCAD(STEP) |
--- |
2015-04-16 |
|
![]() |
UBG-04LX-F01 総合カタログ |
--- |
2021-11-04 |
プログラミングについて
よくある質問
-
PCに接続しましたがセンサを認識しません。
USBドライバをダウンロードしていることをご確認ください。各種ダウンロードよりダウンロードが可能です。 USBドライバが認識していない場合、デバイスマネージャより手動で設定をお願いいたします。設定方法はこちらのページをご確認ください。
Windows8、8.1、10のPCをお使いの方はこちらのページを事前にご確認ください。 -
光学面が汚れてしまいましたが清掃の方法を教えてください
製品の使い方「光学窓のお手入れ方法」に記載がございますのでご参照ください。
代替品
UST-10/20LX | 外形寸法及び仕様が異なる。詳細は製品ページ参照 |
---|
