各種オープンネットワーク対応タイプ/BWF-4E-SF

光データ伝送装置

機能安全信号付きイーサネット対応

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード
  • よくあるご質問

商品概要

赤外線高速データ伝送により、ワイヤレスLAN化を可能にしました。

イーサネット通信中でもネットワークを阻害せず、双方向2bit(非常停止信号)を伝達

ロータリースイッチにより、2bitの使用方法を切り替え可能です。

1bit機能・・・2bitの入力信号が合致した場合のみON状態を伝送します。
        2bit信号を1bitとして使用する事で、信頼性を高めます。
2bit機能・・・2bitの入力信号を1bit単位で独立して使用でき、2bit通信が可能です。

システム構成

※非常停止釦は、IEC60204-1の要求事項及び、直接開路動作(direct opening action)を保有するIEC60947-5-1に準じた機器であること。
注)安全カテゴリはシステム全体で判断されます。
移動体側に安全リレーモジュール等を使用し、駆動系を制御する接点のバックチェック回路や、運動準備などの安全回路を準備してください。

用途事例

形式 / 品コード

形式 品コード 伝送距離 伝送速度
BWF-4EC-SF WBWF162 0~200m 10Mbps
BWF-4ED-SF WBWF163

製品仕様

種類 シリアルタイプ
形式 BWF-4EC-SF BWF-4ED-SF
電源電圧 DC24V(±15%)
消費電流 300mA以下(入力電圧DC24V)
起動時間 4S以内
安全応答時間 25ms~60ms(最大時間)※1
光通信部 伝送距離 0~200m
指向角 0~100m:全角2°、100~200m:全角1°
光伝送方式 全二重双方向伝送
変復調方式 BPSK
伝送速度 10Mbps
ネット部 接続形態 IEEE802.3/10BASE-T
通信速度 10Mbps以下
接続 RJ-45
(オートネゴシエーション有効時MDI/MDXI自動判別)
表示灯 PW:電源表示
MD:モード表示 光軸調整モード時点灯
FD:全二重通信 全二重通信時点灯
LK:リンク状態 リンクアップ状態時点灯 イーサネット通信時点滅
S
 C:自局 光キャリア検出表示
 1:自局 受光レベル余裕度1.5倍表示
 2:自局 受光レベル余裕度2.0倍表示
 3:自局 受光レベル余裕度2.5倍表示
R
 C:相手局 光キャリア検出表示
 1:相手局 受光レベル余裕度1.5倍表示
 2:相手局 受光レベル余裕度2.0倍表示
 3:相手局 受光レベル余裕度2.5倍表示
ステータス表示 7セグメント表示灯 1点
入力 +E-IN:フォトカプラ入力 ×2
-E-IN:オープンコレクタ入力 ×2
※安全機能選択   1ビットセーフティ入力
非安全機能選択 2ビットノンセーフティ入力
出力 E-OUT1・2:ハイサイドスイッチ出力 ×2
駆動電流 500mA以下(1出力あたり)
CDO    :PNPトランジスタ出力 ×1
駆動電流 100mA以下
使用周囲照度 ハロゲン、水銀灯、蛍光灯:5,000lx以下
使用周囲温度 -10~+50℃(保存時-20~75℃)、但し氷結・結露しないこと
使用周囲湿度 10~+85%RH以下、但し氷結・結露しないこと
耐振動 10~55Hz(複振幅1.5mm)、50~130Hz(5G) X・Y・Z各方向2時間
耐衝撃 294m/s2、X・Y・Z各方向10回
保護構造 IP40(IEC規格)
※1.最大時間は故障状態と判断しない光通信エラーを含めた最悪条件での値です。

設定

ID設定方法

①ビット通信は、下記ID設定のペアでのみ通信が可能です。
必ず下記組合せに設定してください。
②設定が異なる場合でも、イーサネット通信は可能ですが制御出力はOFF状態になります。
③ID設定“8”から“F”までの機器では、双方向に1ビットセーフティ機能として伝送が可能です。
④ID設定“0”から“7”までの機器の場合、マスタ機器の場合、マスタ機器からスレーブ機器へのビット伝送、1ビットセーフティ機器での伝送が可能ですが、スレーブ機器からマスタ機器へのビット伝送は、2ビットの独立したノンセーフティでの伝送となります。

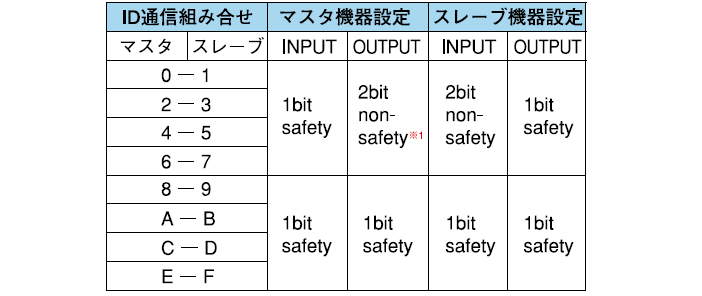

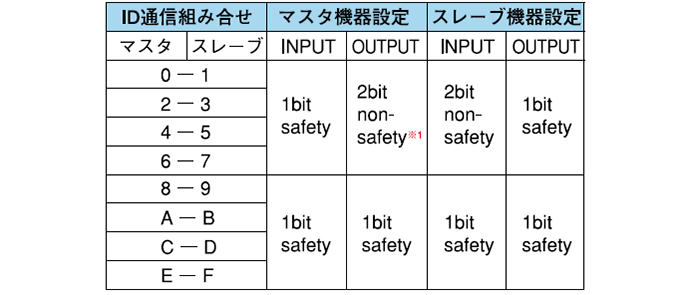

ID設定表

*1 1ビットずつ独立したノンセーフティ。
注) IDの確認は電源起動時のみ行います。
ID設定変更後は必ず双方の電源を再起動してください。
設定変更をしていない機器側も再起動が必要です。

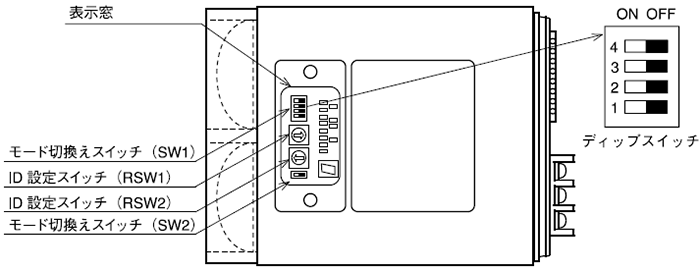

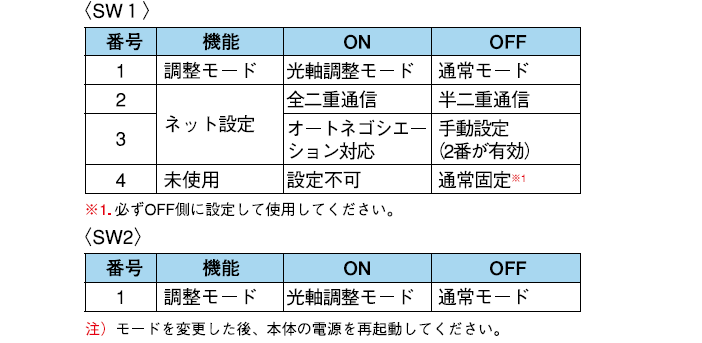

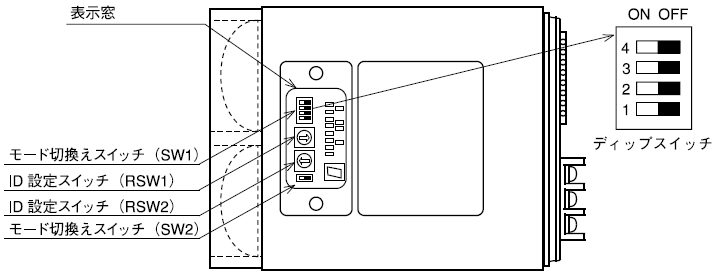

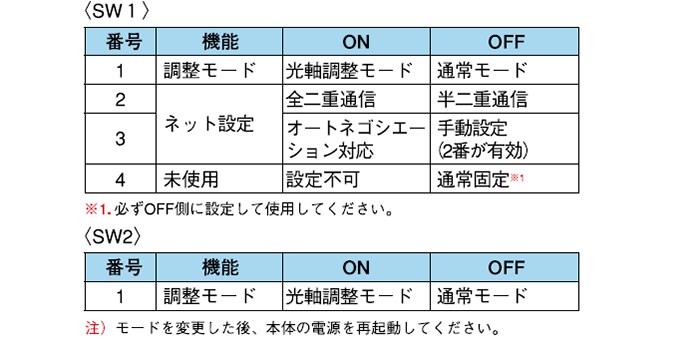

動作モードの切換え

モード切換スイッチにより、通常動作モードと光軸調整モードを設定できます(表示窓を外してディップスイッチにて行います)。
調整モードは必ず、SW1-1とSW2-1を同じ設定(ON)にしてください。

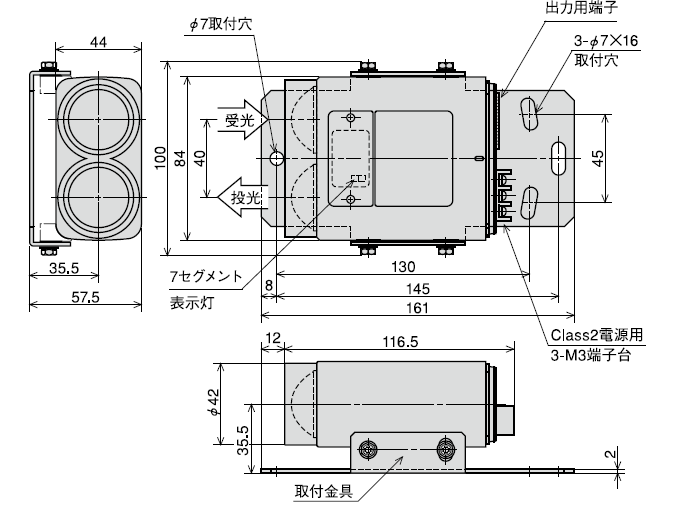

外形図


BWF

注)調整角度上下、左右共全角度4°

入出力回路

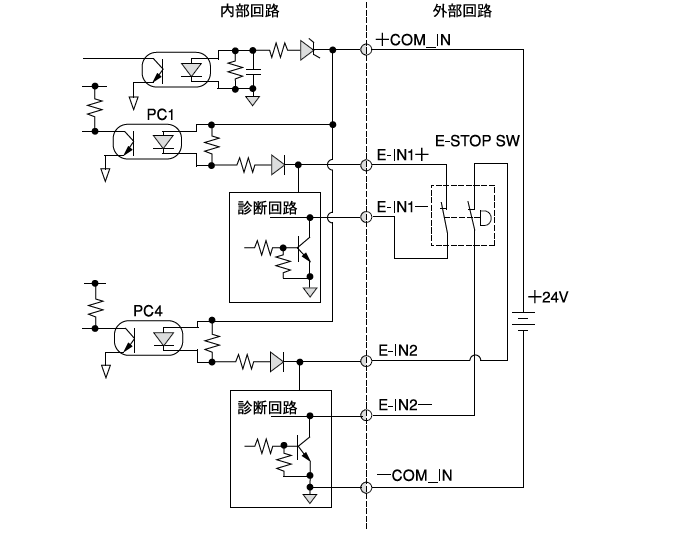

入力部

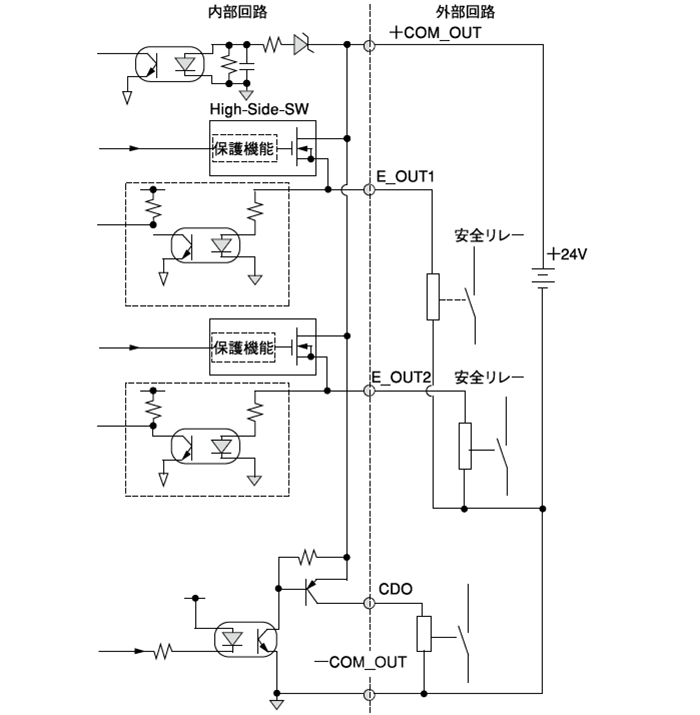

出力部

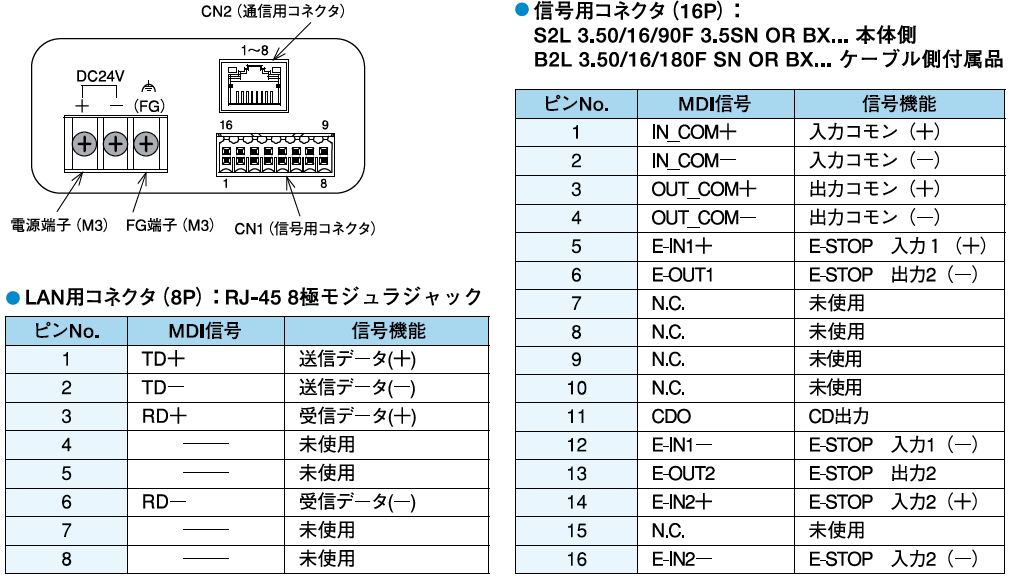

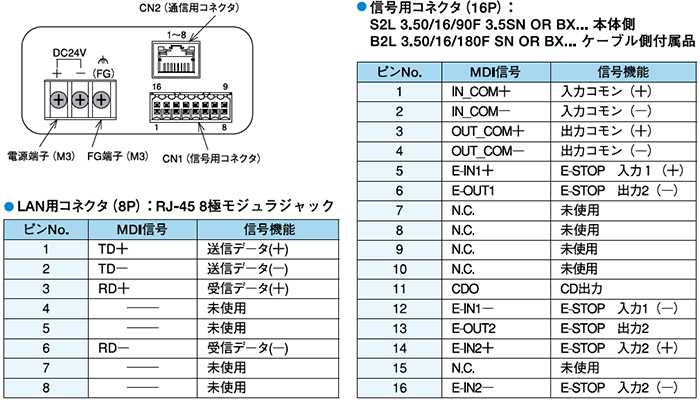

接続

●LAN用コネクタ(8P):RJ-45 8極モジュラジャック
注)コネクタの上下を間違えないようにして、ロックするまで差し込んでください。
●信号用コネクタ(16P):
 S2L 3.50/16/90F 3.5SN OR BX...本体側
 B2L 3.50/16/180F SN OR BX...ケーブル側付属品

特性データ(代表例)


オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ BWF-4E-SF カタログ 649 kB 2018-06-11 ---
マニュアル BWF-4E-SF マニュアル 920 kB 2017-02-15 ---
2D CAD BWF-4E-SF 2D CAD 1,359 kB 2016-01-07 ---
3D CAD BWF-4E-SF 3D CAD(STEP) 1,118 kB 2016-01-07 ---
3D CAD BWF-4E-SF 3D CAD(IGES) 1,373 kB 2016-01-07 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

安全カテゴリは取得してますか?
安全カテゴリは取得しておりません。
